Автоматические выключатели в литом корпусе ВА-99M/99С 3P PROxima EKF

Трехполюсные силовые автоматы ЕКФ серии ВА-99М

Автоматические выключатели серии ВА-99М представляют собой моноблок в литом корпусе, который нужен для нечастых коммутаций нагрузки в нормальном режиме, а также для защиты распределительных сетей и электродвигателей от токов перегрузки и короткого замыкания. Сферой их применения служит гражданское строительство, коммерческие и промышленные объекты. Литой корпус аппаратов выполнен из специального термостойкого пластика, нужная форма которого получается путём литья и формовки. Представленная линейка автоматов является флагманской серией компании EKF с самым широким диапазоном возможностей. В номенклатуре встречаются устройства в восьми типоразмеров: 63, 100, 250, 400, 630, 800, 1250 и 1600 с номинальным значением тока от 16 до 1600 Ампер. Силовые автоматы имеют расцепители, которые могут быть электронными и термомагнитными с регулируемой и фиксированной уставкой. Отключающая способность автоматов - 25, 35, 42 и 50 кАмпер.

Внешне аппараты состоят из основания и крышки с фальшпанелью, имеющей место для управляющего рычага и кнопочного толкателя с функцией тестирования механизма отключения. Рукоятка управления имеет 3 режима: включение, отключение и срабатывание. Внутреннее устройство автомата состоит из присоединительных зажимов, неподвижных и подвижных контактов, изолирующей и плоской рейки, регулировочных винтов и дугогасительной камеры. Монтаж аппаратов производится на ровную жесткую поверхность. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводом.

Стандартная комплектация включает в себя:

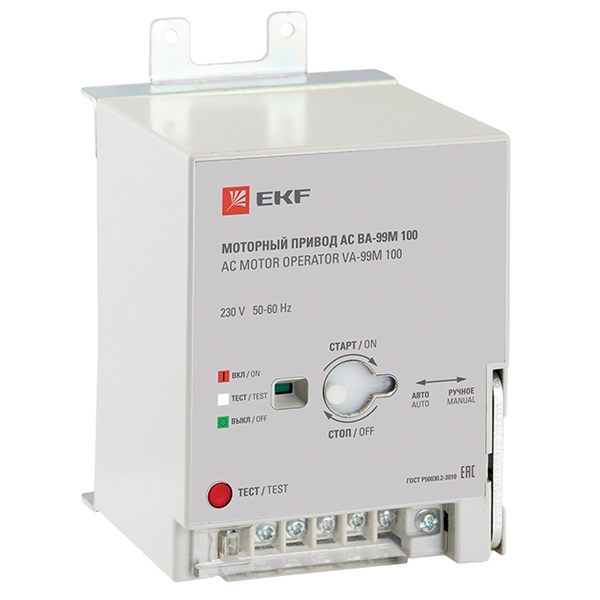

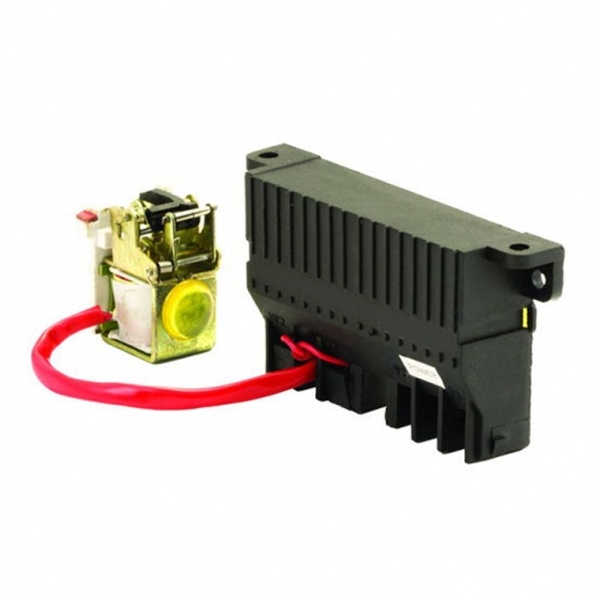

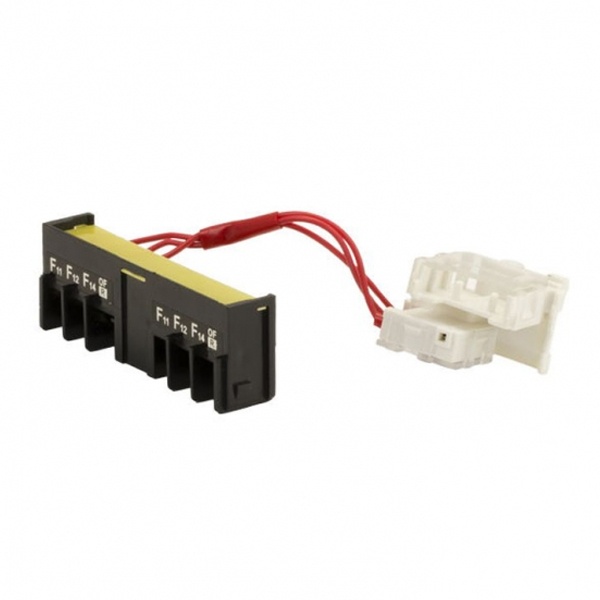

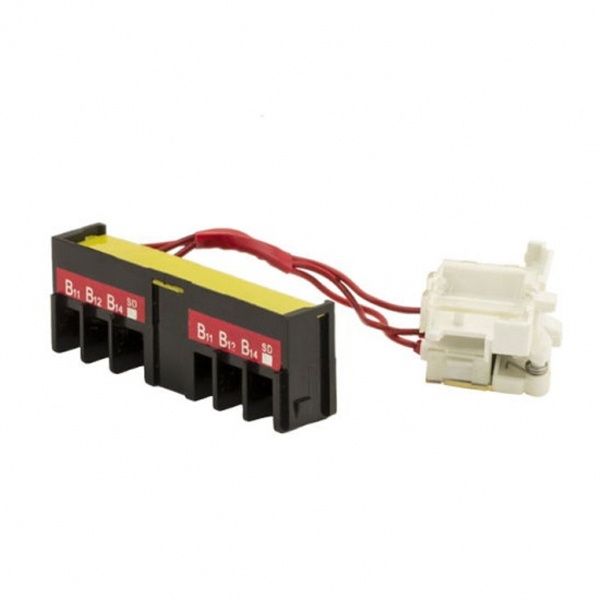

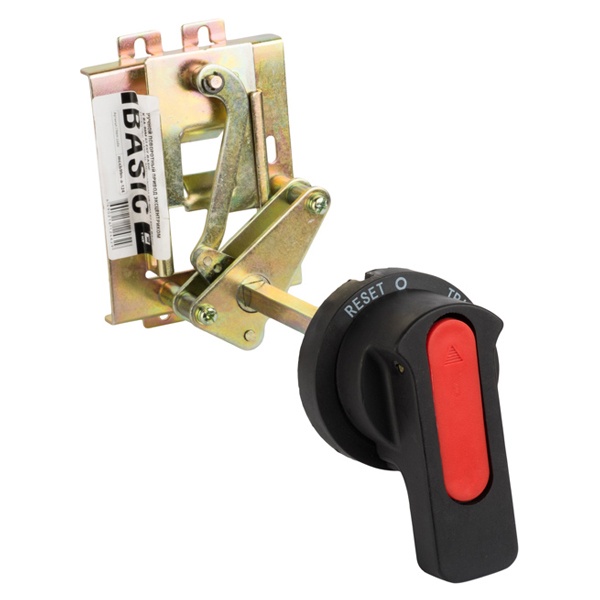

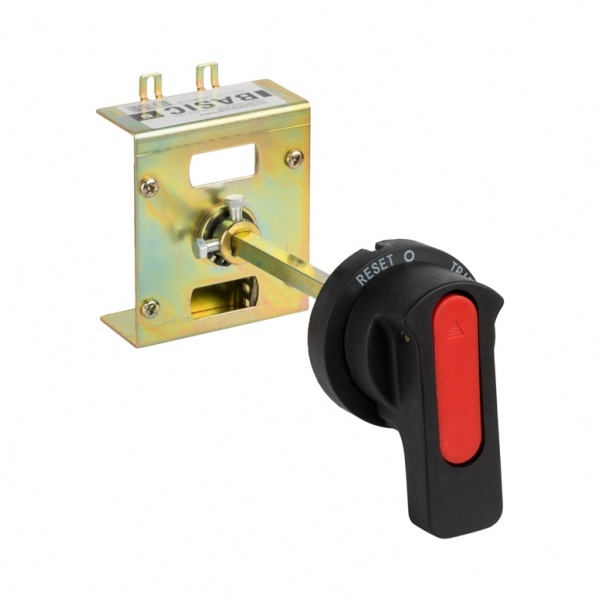

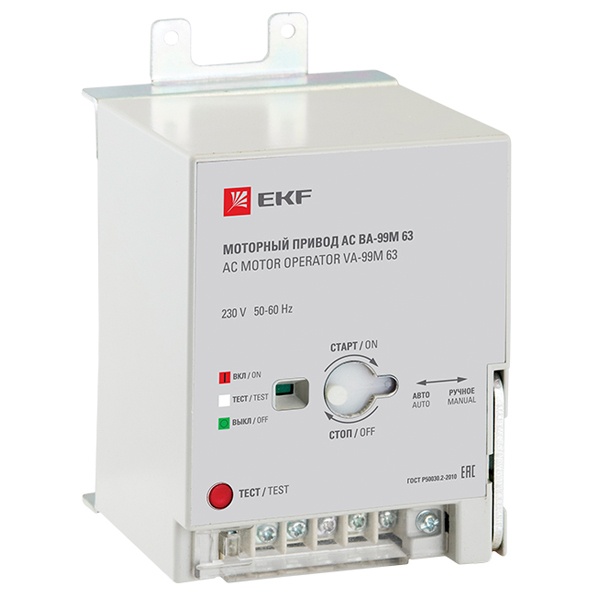

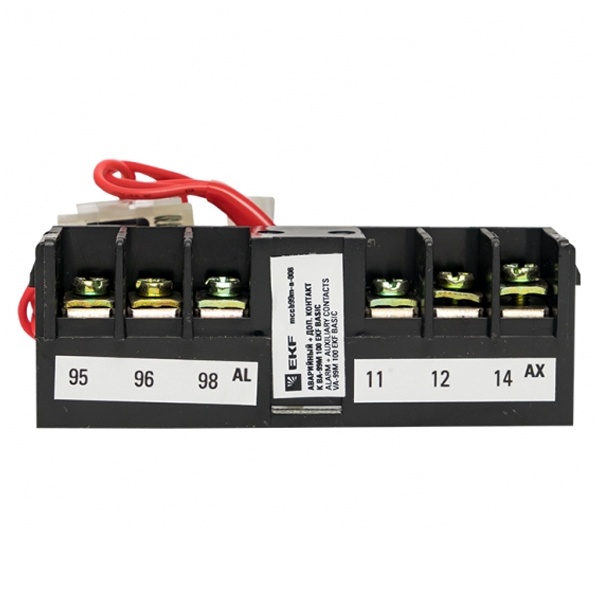

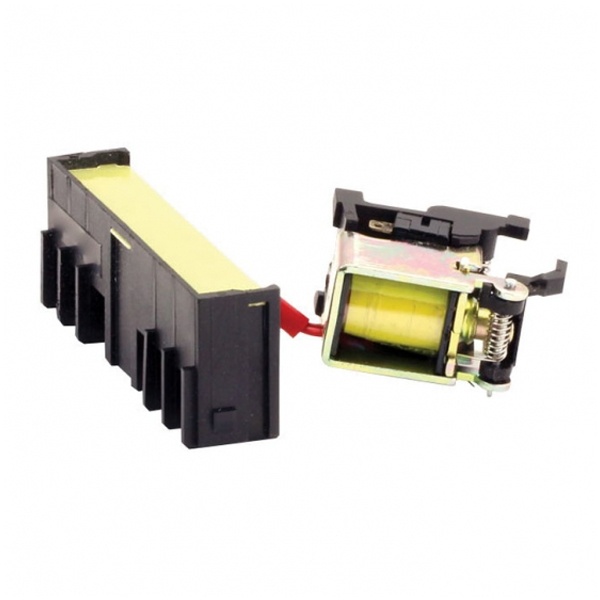

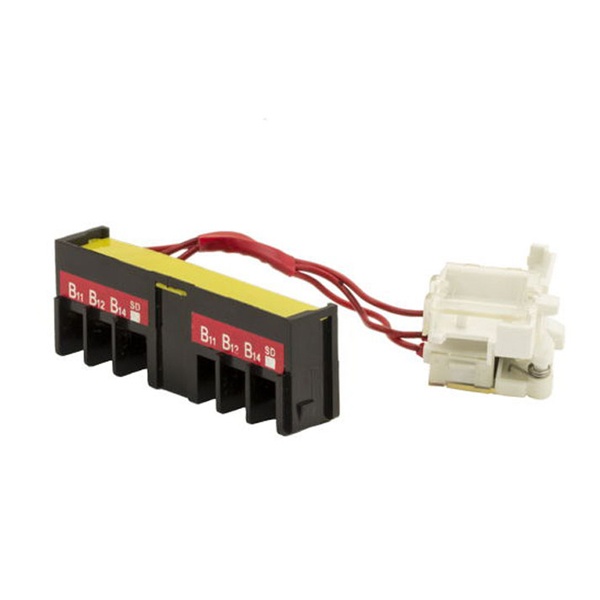

К данной серии аппаратов представлено большое количество дополнительных аксессуаров для реализации автоматического и дистанционного управления и сигнализации, также принадлежности для улучшения электробезопасности персонала и для удобства монтажа и предотвращения аварий. Среди них выделяют: дополнительные и аварийные контакты, расцепитель независимый и минимальный, монтажные рейки для крепления на DIN-рейку, ручной поворотный привод и электропривод.
