Тумблеры 220-250V

Контактные переключатели с ручным приводом для электрооборудования на 220-250 Вольт

Для включения, отключения и переключения электрических цепей используют коммутационные элементы, в том числе тумблеры. Они должны обеспечивать стабильную работу как бытовых приборов, используемых в домашнем хозяйстве, так и сложных ответственных агрегатов, выполняющих важные и опасные технологические процессы на производстве. В связи с этим конструкция и схема их установки строго регламентированы и должны соответствовать государственным и международным стандартам.

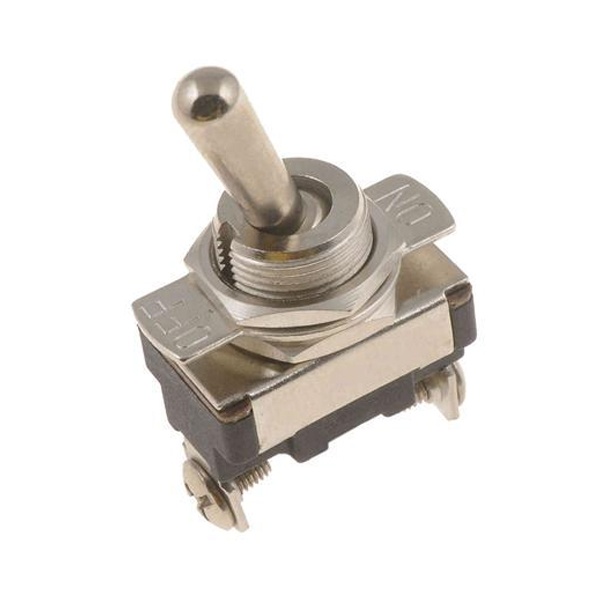

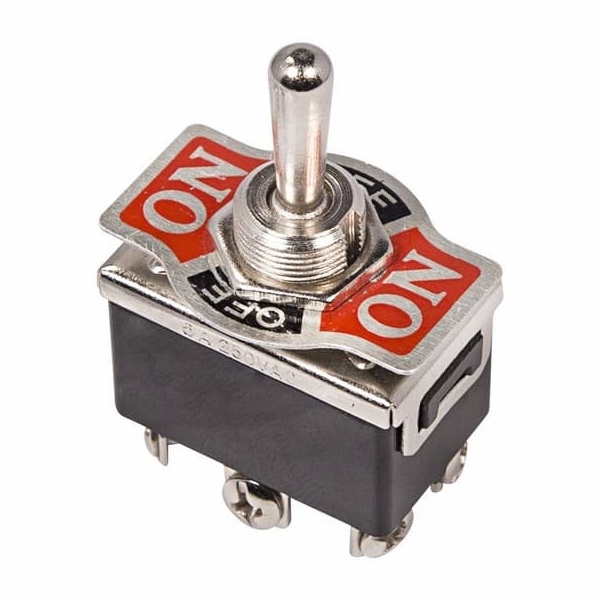

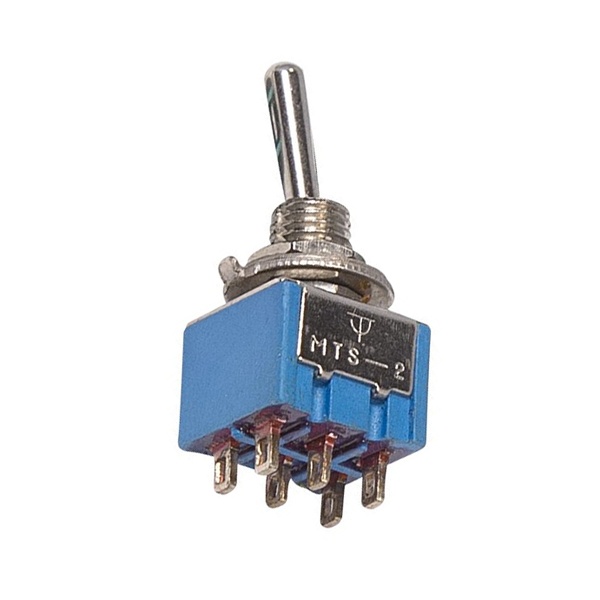

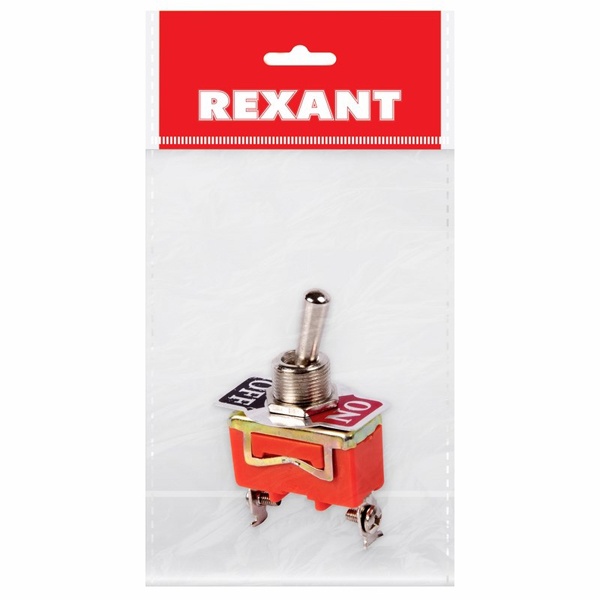

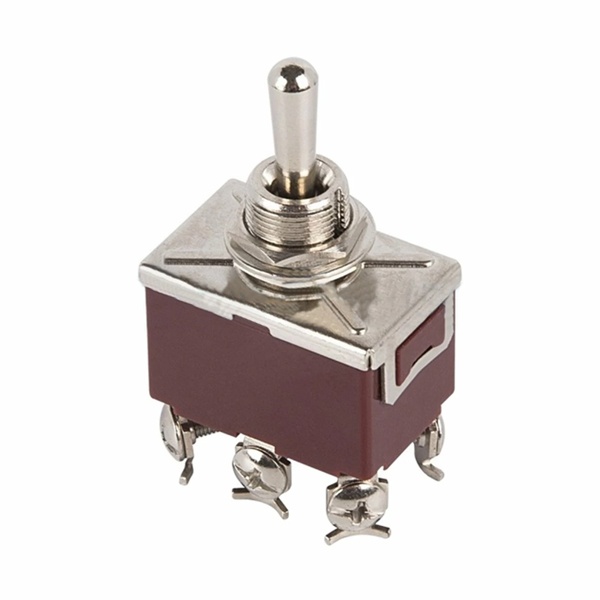

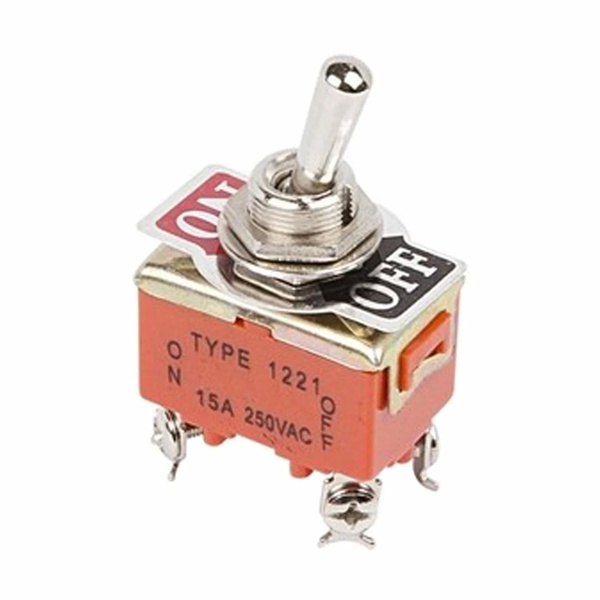

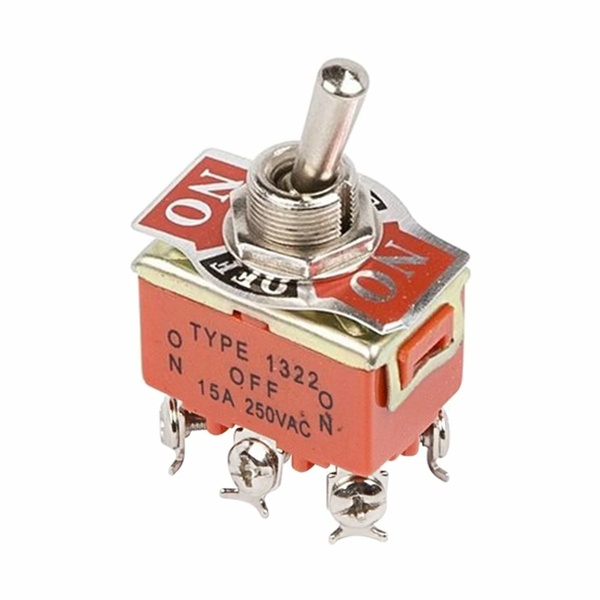

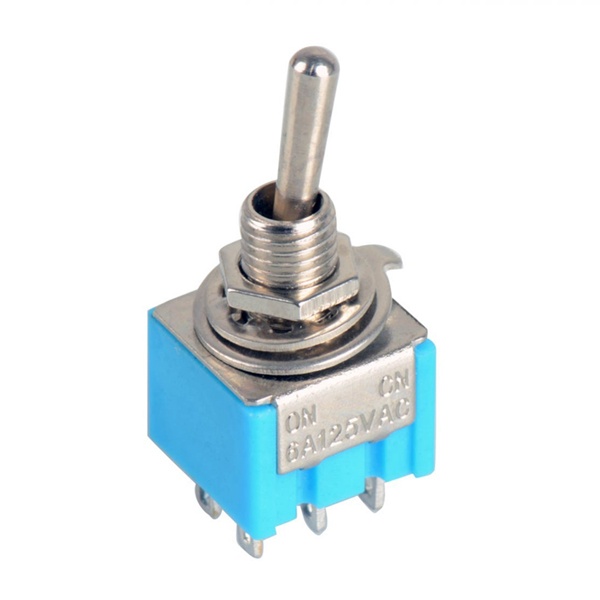

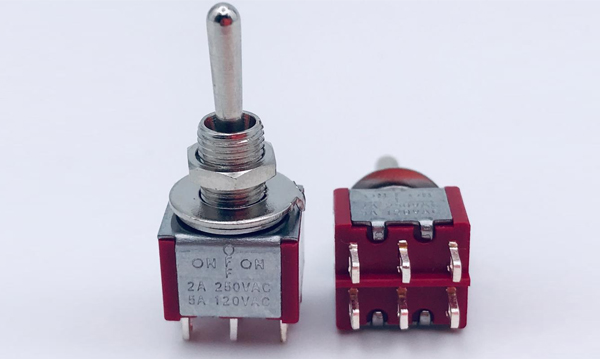

Тумблер включения, предназначенный для коммутации электрических цепей переменного тока с напряжением 220 - 250 Вольт, представляет собой компактное устройство, позволяющее с легкостью управлять электрическими цепями: замыкать и размыкать их путем перевода рычага в нужное положение.

Он состоит из пластмассового корпуса с приклепанными к нему изнутри контактными и наружными выводными элементами. В металлическую верхнюю крышку запрессована резьбовая часть, за которую тумблер крепится с помощью гайки в эксплуатации. В резьбовой части изнутри сделана сферическая проточка, на которую опирается рычаг рукоятки управления своим сферическим утолщением. Замыкание и размыкание контактов производится с помощью тонкой винтовой пружины и пластмассового толкателя за счет «перекидывания» мостиковой ламели.

У всех тумблеров включения схожая конструкция, но есть различия:

• в числе положений рычага управления: 2 или 3;
• в количестве подключаемых контактов: от 2 до 6;
• в способе подключения проводников: с помощью винтов или пайки;
• в номинальной нагрузке тока: от 3 до 15 Ампер;
• в типе переключения: с фиксацией, частичной фиксацией или без фиксации коммутационных положений.

Преимуществами применения тумблеров являются:

• легкость монтажа и удобство эксплуатации, достаточно установить тумблер в монтажное отверстие и зафиксировать его гайкой;
• простота и надежность конструкции, которые обеспечивают их долговечность;
• универсальное применение благодаря стандартному типу изготовления;
• стабильность работы при температуре от -25 до +85 градусов Цельсия.

Область применения контактных переключателей чрезвычайно широка: радиотехника, приборостроение, специальная техника и многие другие места. Изделия используются для ручной коммутации низковольтных электрических цепей малой мощности, не требующих частого переключения.
