Распределительные щиты, шкафы и боксы ИЭК

Популярные Электрические вводно-распределительные щитки и шкафы IEK в данном разделе

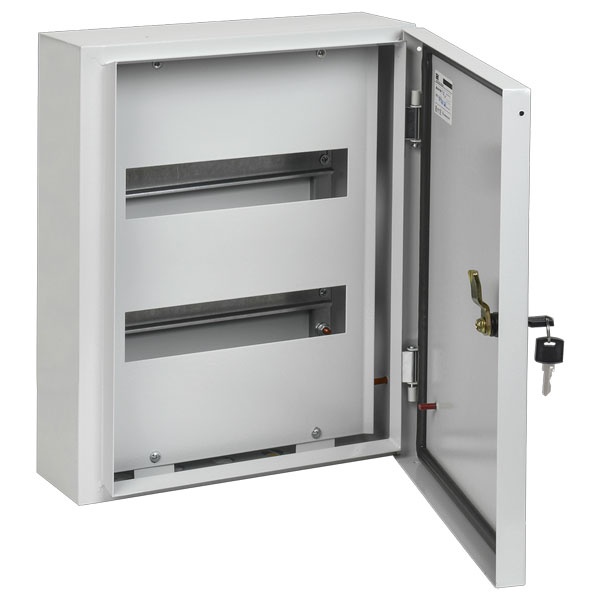

Страницы: 1 2 Вид: Сортировать по: умолчанию цене по наличию Артикул: TI5-10-N-030-030-020-66 Щит металлический влагозащищенный ИЭК TITAN5 ЩМП 300х300х200мм с монтажной платой УХЛ1 IP66 серый Серый навесной распределительный герметичный ящик из металла с монтажной панелью, 300х300х200, ИЭК Титан5. IEK (ИЭК) Цена: 6 283,78 р. за 1 шт Наличие: Купить:   - +   Артикул: KR5-KP23-N-41 Щит пластиковый мультимедийный накладной ИЭК KREPTA 5 460х310мм IP40 белый Накладной пластиковый слаботочный шкаф 460х310 мм Крепта5 IEK (ИЭК) Цена: 3 513,36 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM11-N-12-54-Z Щит металлический ИЭК TITAN 3 ЩРн-12з-0 74 У2 на 12 модулей навесной 240х330х120 IP54 Распределительный электрический шкаф из металла ЩРн-12з-0 74 У2, накладной 12 модулей IEK IEK (ИЭК) Цена: 4 073,62 р. за 1 шт В наличии: Купить:   - +   Артикул: MKP72-N3-09-55 Щит влагозащищенный ИЭК КМПн-9 9 модулей навесной пластиковый IP55 прозрачная дверка Герметичный электрический шкаф накладной установки из пластика прозрачная дверь КМПн 9 модулей IEK (ИЭК) Цена: 2 324,34 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP72-N3-12-55 Щит влагозащищенный ИЭК КМПн-12 12 модулей навесной пластиковый IP55 прозрачная дверка Герметичный электрический шкаф накладной установки из пластика прозрачная дверь КМПн 12 модулей IEK (ИЭК) Цена: 2 789,23 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM11-N-24-54-Z Щит металлический ИЭК TITAN 3 ЩРн-24з-0 24(2х12) модуля навесной 410х330х120 У2 IP54 серый Распределительный серый электрический шкаф из металла ЩРн-24з-0 74 У2, накладной, IP54, двухрядный 24 модуля, IEK Титан3 IEK (ИЭК) Цена: 4 614,91 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP82-N-06-41-20 Бокс ИЭК PRIME ЩРН-П-6 модулей навесной пластик IP41 прозрачная дверь Пластиковый электрощит накладной установки 6 модулей прозрачная дверца, ИЕК Прайм IEK (ИЭК) Цена: 1 203,07 р. за 1 шт В наличии: Купить:   - +   Артикул: MKM11-N-36-54-Z Щит металлический ИЭК TITAN 3 ЩРн-36з-0 36(3х12) модулей навесной 540х330х120 У2 IP54 серый Распределительный накладной электрический шкаф из металла ЩРн-36з-0 74 У2 IP54, трехрядный 36 модулей, IEK IEK (ИЭК) Цена: 7 886,85 р. за 1 шт В наличии: Купить:   - +   Артикул: TI5-10-N-040-040-020-66 Щит металлический влагозащищенный ИЭК TITAN5 ЩМП 400х400х200мм с монтажной платой УХЛ1 IP66 серый Серый навесной распределительный герметичный ящик из металла с монтажной панелью, 400х400х200, ИЭК Титан5. IEK (ИЭК) Цена: 6 847,45 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP12-N-08-40-20 Щит навесной пластиковый ИЭК ЩРН-П-8 8 модулей с прозрачной дверкой IP41 (электрический шкаф) Электрический шкаф ЩРН-П-8 накладной из пластика 1 ряд, 8 модулей, шины N/PE IEK IEK (ИЭК) Цена: 855,82 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM32-N-18-31-ZO Щит металлический ИЭК ЩУРн-3/18зо-1 36 УХЛ3 IP31 на 3-х фазный счетчик и 18 модулей навесной Шкаф учетно-распределительный открытого монтажа ЩУРн-3/18зо-1 36 УХЛ3, двухсекционный 18 модулей и трехфазный электросчетчик, 540х290х165, IP31, RAL 7035 IEK IEK (ИЭК) Цена: 6 472,97 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM51-N-03-54 Щит металлический влагозащищенный ИЭК ЩУ3/1-0 74 У1 445х440х150 на 3-ф счетчик IP66 Шкаф вводно-учетный навесной для трехфазного электросчетчика, ЩУ 3/1-0 74 У1 IP66, 445х440х150, RAL 7035 IEK IEK (ИЭК) Цена: 6 624,47 р. за 1 шт Наличие: Купить:   - +   Артикул: YKM40-441-54 Щит металлический влагозащищенный ИЭК ЩМП-4.4.1-0 У2 IP54, с монтажной платой 400х400х150 Накладной герметичный шкаф из металла ЩМП 400x400x150 с установочной панелью RAL 7035 IEK,  IP54 IEK (ИЭК) Цена: 6 001,70 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM32-N-12-54-ZO Щит металлический с окном ИЭК ЩУРн-3/12зо-0 У2 IP54 на 3-фазный счетчик и 12 модулей навесной Шкаф учетно-распределительный накладной ЩУРн-3, 12 модулей и трехфазный электросчетчик IEK (ИЭК) Цена: 7 414,05 р. за 1 шт Наличие: Купить:   - +   Артикул: TF5-KP72-N-08-65-K03-K02 Щит накладной пластиковый ИЭК Tekfor КМПн-8 8м серый черная прозрачная дверь IP65 (01-03-101) Пластиковый влагозащищенный электрощит на 8 модулей КМПн навесной установки с черной дверкой, Текфор ИЭК IEK (ИЭК) Цена: 2 773,23 р. за 1 шт В наличии: Купить:   - +   Артикул: MKM14-N-18-31-Z Щит металлический ИЭК TITAN 3 ЩРн-18з-1 18 модулей навесной 265х440х120 УХЛ3 IP31 серый Накладной электрический шкаф из металла ЩРн-18з-1 36 УХЛ3, IP31, однорядный 18 модулей, IEK IEK (ИЭК) Цена: 3 024,17 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM35-N-12-31-ZO Щит металлический ИЭК ЩУРн-3/12зо-1 540х310х165 на 3-х фазный счетчик и 12 модулей навесной Шкаф учетно-распределительный навесной ЩУРн-3/12зо-1 36 УХЛ3, 12 модулей и трехфазный электросчетчик, 540х310х165, IP31, IEK IEK (ИЭК) Цена: 4 509,72 р. за 1 шт Наличие: Купить:   - +   Артикул: YKM41-02-31 Щит металлический ИЭК ЩМП-2-1 36 УХЛ3 IP31, с монтажной платой 500х400х150 Электрощит 500x400x150 из металла с установочной панелью IEK, IP31 IEK (ИЭК) Цена: 4 819,83 р. за 1 шт Наличие: Купить:   - +   Артикул: TI5-50-V-060-31 Щит металлический встраиваемый ИЭК TITAN5 ЩРв-60 60(5х12) модулей 880х365х130 IP31 белый Белый металлический шкаф ИЭК ЩРв Титан5 60 модулей 5 рядов, скрытой установки, 880х365х130мм IEK (ИЭК) Цена: 16 707,10 р. за 1 шт В наличии: Купить:   - +   Артикул: MSP3-N-12-66-L Корпус пластиковый влагозащищенный ИЭК KREPTA 3 ЩУРн-П 3/12 на 3-х фазный счетчик и 12 модулей IP66 Влагозащищенный щит учета навесной 12 модулей из пластика ИЭК IEK (ИЭК) Цена: 3 202,20 р. за 1 шт Наличие: Купить:   - +   Артикул: UIC-KP12-N-12-41-K01 Щит накладной ИЭК UNION Compact ЩРН-П-12 12м прозрачная дверь IP41 Пластиковый электрощит ЩРН-12 навесной установки с дымчатой дверцей для модульного оборудования IEK (ИЭК) Цена: 1 331,52 р. за 1 шт В наличии: Купить:   - +   Артикул: TI5-10-N-050-040-020-66 Щит металлический влагозащищенный ИЭК TITAN5 ЩМП 500х400х200мм с монтажной платой УХЛ1 IP66 серый Серый навесной распределительный герметичный ящик из металла с монтажной панелью, 500х400х200, ИЭК Титан5. IEK (ИЭК) Цена: 9 032,51 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP82-N-12-41-10 Бокс ИЭК PRIME ЩРН-П-12 модулей навесной пластик IP41 прозрачная дверь Пластиковый электрощит накладной установки 12 модулей прозрачная дверца, ИЕК Прайм IEK (ИЭК) Цена: 1 591,86 р. за 1 шт Наличие: Купить:   - +   Артикул: TF5-KP12-N-36-41-K01-K03 Щит накладной пластиковый ИЭК Tekfor ЩРН-П-36 36м белый черная прозрачная дверь IP41 (01-01-061) Распределительный шкаф ЩРН-П навесной установки с черной дверцей на 36 модулей, Текфор ИЭК IEK (ИЭК) Цена: 4 306,11 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP12-N-18-41-G Щит накладной Generica (ИЭК) ЩРН-П-18 18м прозрачная дверь IP41 белый Белый накладной пластиковый распределительный шкаф с прозрачной крышкой, однорядный на 18 модулей, IEK Генерика Generica (Генерика) Цена: 1 024,24 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM14-N-48-31-Z Щит металлический ИЭК TITAN 3 ЩРн-48з-1 48(4х12) модулей навесной 620х310х120 УХЛ3 IP31 серый Накладной серый электрический шкаф из металла ЩРн-48з-1 36 УХЛ3 IP31, четырехрядный 48 модулей, IEK IEK (ИЭК) Цена: 5 336,91 р. за 1 шт Наличие: Купить:   - +   Артикул: UIC-KP12-N-18-41-K01 Щит накладной ИЭК UNION Compact ЩРН-П-18 (2х9)м прозрачная дверь IP41 Пластиковый электрощит ЩРН-18 навесной установки с дымчатой дверцей для модульного оборудования IEK (ИЭК) Цена: 1 826,88 р. за 1 шт Наличие: Купить:   - +   Артикул: TF5-KP12-N-54-41-K01-K03 Щит накладной пластиковый ИЭК Tekfor ЩРН-П-54 54м белый черная прозрачная дверь IP41 (01-01-081) Распределительный шкаф ЩРН-П навесной установки с черной дверцей на 54 модуля, Текфор ИЭК IEK (ИЭК) Цена: 5 211,32 р. за 1 шт В наличии: Купить:   - +   Артикул: YKM41-03-31 Щит металлический ИЭК ЩМП-3-1 36 УХЛ3 IP31, с монтажной платой 650х500х150 Электрощиток 650x500x150 из металла с установочной панелью IEK, IP31 IEK (ИЭК) Цена: 6 564,19 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP93-N-403017-65 Корпус пластиковый ИЭК ЩМПп 400х300х170мм серая дверь УХЛ1 IP65 Влагозащищенный электрощит из ударопрочного пластика ЩМПп с монтажной панелью IEK, открытого монтажа, сплошная серая дверца IEK (ИЭК) Цена: 5 691,28 р. за 1 шт Наличие: Купить:   - +   Артикул: YKK-0-126 Комплект крепления металлокорпуса к столбу ИЭК скобой Монтажный комплект фиксации шкафа учета к столбу скобой ИЭК IEK (ИЭК) Цена: 1 807,65 р. за 1 шт В наличии: Купить:   - +   Артикул: YKM40-01-54-G Щит металлический влагозащищенный Generica (ИЭК) ЩМП-1-0 74 У2 IP54, с монтажной платой 395х310х220 Распределительный влагозащищенный элекрощит накладного монтажа из металла с монтажной панелью, 395х310х220, ИЭК Генерика Generica (Генерика) Цена: 5 084,03 р. за 1 шт Наличие: Купить:   - +   Артикул: YKM40-03-31 Щит металлический ИЭК ЩМП-3-0 36 УХЛ3 IP31, с монтажной платой 650х500х220 Шкаф ЩМП 650x500x220 из металла с установочной панелью IEK, IP31 IEK (ИЭК) Цена: 7 117,63 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP12-N-12-40-10 Щит навесной пластиковый ИЭК ЩРН-П-12 12 модулей с прозрачной дверкой IP41 (электрический шкаф) Электрический шкаф ЩРН-П-12 накладной из пластика 12 модулей, шины N/PE IEK IEK (ИЭК) Цена: 1 133,50 р. за 1 шт Наличие: Купить:   - +   Артикул: MKM14-N-72-31-Z Щит металлический ИЭК TITAN 3 ЩРн-72з-1 72(2х3х12) модулей навесной 540х600х120 УХЛ3 IP31 серый Накладной серый электрический шкаф из металла ЩРн-72з-1 36 УХЛ3 IP31, двухсекционный 72 модуля, IEK IEK (ИЭК) Цена: 8 247,35 р. за 1 шт Наличие: Купить:   - +   Артикул: YKM40-04-54 Щит металлический влагозащищенный ИЭК ЩМП-4-0 У2 IP54, с монтажной платой 800х650х250 Накладной шкаф ЩМП 800x650x250 с установочной панелью IEK, IP54 IEK (ИЭК) Цена: 14 924,60 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP42-N-02-30-20 Бокс ИЭК КМПн 2/2 на 2 модуля накладной пластиковый с прозрачной дверкой Электрощит КМПн 2/2 наружной установки, 1 ряд, 2 модуля IEK IEK (ИЭК) Цена: 165,71 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP82-N-24-41-10 Бокс ИЭК PRIME ЩРН-П-24 модуля (2х12) навесной пластик IP41 прозрачная дверь Пластиковый электрощит накладной установки, два ряда 24 модуля прозрачная дверца, ИЕК Прайм IEK (ИЭК) Цена: 2 785,47 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP93-N-504018-65 Корпус пластиковый ИЭК ЩМПп 500х400х180мм серая дверь УХЛ1 IP65 Влагозащищенный электрощит 500х400мм из ударопрочного пластика ЩМПп с монтажной панелью IEK, накладного монтажа, сплошная серая дверца IEK (ИЭК) Цена: 8 622,20 р. за 1 шт Наличие: Купить:   - +   Артикул: TF5-KP72-N-18-65-K03-K02 Щит накладной пластиковый ИЭК Tekfor КМПн-18 18м серый черная прозрачная дверь IP65 (01-03-001) Пластиковый влагозащищенный электрощит на 18 модулей КМПн навесной установки с черной дверкой, Текфор ИЭК IEK (ИЭК) Цена: 5 462,35 р. за 1 шт В наличии: Купить:   - +   Артикул: MKP93-N-604020-65 Корпус пластиковый ИЭК ЩМПп 600х400х200мм серая дверь УХЛ1 IP65 Влагозащищенный электрощит из ударопрочного пластика ЩМПп с монтажной панелью IEK, открытой установки, сплошная серая дверца IEK (ИЭК) Цена: 10 184,30 р. за 1 шт Наличие: Купить:   - +   Артикул: TI5-50-V-2X048-31 Щит металлический встраиваемый ИЭК TITAN5 ЩРв-96 96(2х4х12) модулей 755х625х130 IP31 белый Белый металлический шкаф ИЭК ЩРв Титан5, 4 ряда 96 модулей, скрытой установки, 755х625х130мм IEK (ИЭК) Цена: 22 177,90 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP42-N-04-30-12 Бокс ИЭК КМПн 2/4 на 4 модуля накладной пластиковый с прозрачной дверкой Электрощит КМПн 2/4 наружной установки, 1 ряд, 4 модуля IEK IEK (ИЭК) Цена: 218,91 р. за 1 шт Наличие: Купить:   - +   Артикул: MKP12-N-24-40-10 Щит навесной пластиковый ИЭК ЩРН-П-24 24 модуля (2х12) с прозрачной дверкой IP41 (электрический шкаф) Электрический шкаф ЩРН-П-24 накладной из пластика 2 ряда, 24 модуля, шины N/PE IEK IEK (ИЭК) Цена: 2 292,68 р. за 1 шт Наличие: Купить:   - +   Артикул: TI5-50-V-2X060-31 Щит металлический встраиваемый ИЭК TITAN5 ЩРв-120 120(2х5х12) модулей 880х625х130 IP31 белый Белый металлический шкаф ИЭК ЩРв Титан5, 5 рядов 120 модулей, скрытой установки, 880х625х130мм IEK (ИЭК) Цена: 25 716,90 р. за 1 шт Наличие: Купить:   - +   Загрузить еще Страницы: 1 2 Вид: Сортировать по: умолчанию цене по наличию

Правильный монтаж распределительного щита

Распределительный щит в доме или квартире, самый важный элемент электроснабжения. В нём сосредоточена вся электропроводка. От правильности монтажа и распределения проводов, будет зависеть удобство и безопасность обслуживания электроприборов.

Составляется схема, в которой указываются какие провода, и к чему будут подключаться. Количество проводов в щите зависит от типа разводки, их количество может превышать десяток. Как правило, разводка в квартире, производится по зонам, и отдельным потребителям. Из составленной схемы будет видно, сколько потребуется автоматических выключателей и количество УЗО. Нельзя забывать, что ванная комната и стиральная машина требуют отдельных линий и обязательной установкой УЗО.

Номинальная мощность автоматического выключателя определяется по предполагаемой максимальной нагрузке на линии. Но она не должна превышать максимально допустимую мощность, для сечения провода, в применяемом кабеле. В жилых зонах ставятся УЗО номиналом 30 mA, и 10 mA для влажных помещений.

Выбор распределительного щита

Размеры распределительного щита определяются в модулях, их количество кратно двум (6, 8, 12 и далее). За один модуль принят размер однополосного автоматического выключателя. УЗО занимает два модуля. Для размещения электросчётчика понадобится 8 модулей. Подбирается щит, чтобы после размещения всех устройств, в запасе оставалось несколько свободных модулей. В них можно вставить незадействованные автоматы. В случае выхода из строя, какого-либо автомата, под рукой будет свободный. Для устранения неисправности достаточно будет переставить провода.

Электрощиты разделяются на два вида: встроенные и навесные, соответственно для скрытой и наружной проводки. Для встроенных щитов, в стене выдалбливается ниша, и подходящего размера штробы, для кабелей. К навесным щитам подводятся кабельные короба, способные вместить нужное количество линий кабеля.

Ко всем видам щитов входящий кабель подводится сверху, а выходящие линии снизу. Внутри щита закрепляются две клеммные шины: ноль и заземление. Они могут располагаться вверху и внизу, или обе рядом. Автоматические выключатели и УЗО крепятся на специальные DIN-рейки. В электрической цепи УЗО стоят после автоматов, поэтому расположить их лучше на нижней DIN-рейке.

Подключение проводки

Входящий фазный провод подключается к верхним клеммам защитных автоматов. Все верхние фазные клеммы, соединяются между собой перемычками или специальной шиной для автоматов (гребёнкой). К нижним клеммам автоматов подключаются фазные провода групп. На каждом подключённом автомате делается соответствующая надпись, на какую линию или группу он подаёт напряжение.

УЗО включается в линию фазного и нулевого провода. В верхние клеммы включается фаза с автомата и ноль с шины. В нижние клеммы фаза и ноль квартирной группы или линии. Нулевые провода групп подключаются к нулевой шине, к ней же подключён нулевой провод питающего кабеля. Соответствующие провода подключаются к шине заземления. Монтаж и подключение проводов делается внимательно, не торопясь, чтобы не допустить путаницы, и обязательно при отключённом напряжении. Схема подключения проводов должна храниться в распределительном щите, чтобы в случае необходимости не пришлось её искать.
