Электромеханическое блокировочное реле ABB E256-230 1Н.О.+1Н.З. - купить 2CSM114000R0201 по недорогой цене на Shop220 в Москве и РФ.

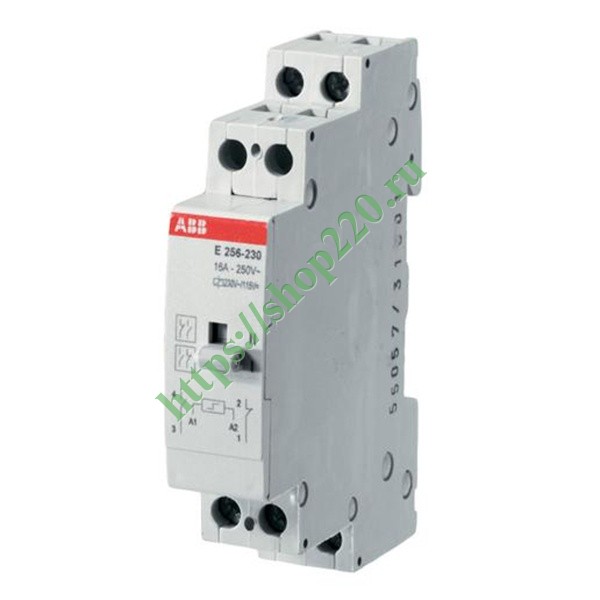

Электромеханическое блокировочное реле ABB E256-230 1Н.О.+1Н.З. 2CSM114000R0201

Артикул:

2CSM114000R0201

Производитель: ABB (АББ)

Цена: 1 544,60 р. за 1 шт. * последняя цена.
Наличие: * отсутствует на складах.
Купить:	- +	шт.

Недоступен к заказу

Товар не поставляется и/или снят с производства.

Cертификат ABB

Модульные приборы управления нагрузкой ABB (реле)

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                       пн-пт с 8:00 до 20:00
                       сб-вс с 8:00 до 18:00
   подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 150 руб.
при заказе от 5 000 руб. - бесплатно

- далее + 20 руб./1 км.
пн-пт с 9:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Документация
Вопрос-ответ
Отзывы
Где купить

Блокировочное электромеханическое реле фирмы ABB типа E256-230 на 16 Ампер с одним нормально открытым и одним нормально закрытым контактами 2CSM114000R0201

Реле фирмы ABB типа E256-230 переключают свои контакты при каждом импульсе, посланном на катушку управления, посредством кнопки с нормально открытым контактом. Идеальны для управления освещением, как из одной так и из нескольких точек. Имеют функцию ручного управления и индикацию положения контактов.

Имеются версии с разным значением напряжения катушки управления и положением контактов. Основной модуль, имеющий один или два контакта, может быть дополнен двухполюсным силовым контактным модулем, для управления трехконтактными и четырехкуонтактными устройствами. Они также могут быть оснащены дополнительными сигнальными контактами.

Характеристики:

- номинальный ток - 16 Ампер

- номинальное напряжение - 230 Вольт

- контактная группа - 1НО+1НЗ

- длительность испульса - 0,1 секунды

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

ABB E256-230 — это электромеханическое блокировочное реле из тех вещей, которые ставят один раз и потом о них просто не вспоминают. Когда в щите нужно жестко исключить одновременное включение двух цепей или сделать понятную межблокировку без “фокусов” электроники, такой модуль решает задачу спокойно и предсказуемо.

Где применяется
Чаще всего E256-230 используют в шкафах управления и распределительных щитах, где есть два взаимозависимых режима: например, ввод/резерв, разные ступени управления, переключение логики работы исполнительных механизмов, запрет параллельной команды на два контактора. Также реле удобно там, где нужно получить одновременно “разрешающий” и “запрещающий” сигнал с одной катушки — чтобы логика была прозрачной и не зависела от программирования или настроек.

Ключевые характеристики

Тип: электромеханическое блокировочное реле (межблокировка на контактах).
Катушка: 230 В (AC).
Контакты: 1 нормально открытый (1 Н.О.) + 1 нормально закрытый (1 Н.З.).
Производитель / бренд: ABB.
Артикул: 2CSM114000R0201.

Практические особенности в работе
Смысл комбинации 1Н.О.+1Н.З. в том, что одним и тем же срабатыванием вы одновременно даете “разрешение” одной цепи и снимаете “разрешение” с другой. Это сильно упрощает схему: меньше промежуточных реле, меньше перемычек, меньше мест, где можно ошибиться при сборке щита. Электромеханика хороша тем, что ее поведение легко проверить обычным тестером и понять глазами по схеме — без зависимостей от прошивок и логических условий. А еще такие решения нормально переживают типичные “щитовские” истории: нестабильные условия, помехи, падение напряжения на катушке — не в смысле что чудес не бывает, а в смысле что результат предсказуемый.

Что защищает / как работает
Когда на катушку подается 230 В, реле перекидывает контакты: нормально открытый замыкается, нормально закрытый размыкается. В итоге вы физически исключаете ситуацию, когда две команды окажутся активными одновременно (например, “включить А” и “включить B”), или разрываете цепь разрешения при включении альтернативного режима. Это не защита по току и не “автомат” — реле не ловит перегрузку, оно обеспечивает корректную логику и взаимную блокировку цепей управления. Если говорить просто: оно не дает системе сделать неправильный шаг, когда два режима несовместимы.

Почему берут
Берут за ясную, честную механику и за то, что схема получается аккуратной. Один Н.О. + один Н.З. закрывает большинство типовых задач по межблокировке без усложнения: не приходится городить отдельные реле на “инверсию” сигнала или разводить лишние цепи. Плюс удобно, когда в щите важно быстро разобраться “что чем блокируется” — и при монтаже, и при обслуживании через год-два.

Рекомендации по применению
Перед установкой проверьте, что у вас действительно управляющее напряжение 230 В AC на катушку (частая ошибка — ожидали 230, а в шкафу 24 В). Контакты используйте именно как элементы логики управления: для цепей силового переключения нужны контакторы/пускатели, а реле оставьте для команд и блокировок. И обязательно закладывайте понятную маркировку проводов: блокировочные цепи спасают от ошибок, но еще лучше, когда их легко читать при любой диагностике.

Код товара: 2CSM114000R0201

Характеристики по классификатору Etim по данным производителя:

Импульсное реле EC000188

Управляющее напряжение 1	207 В
Тип управляющего напряжения 1	AC (перемен.)
Количество нормально открытых контактов (НО)	1
Количество нормально закрытых контактов (НЗ)	1
Количество переключающих контактов	0
Модульная ширина (общ. кол-во модульных расстояний)	1
Номин. коммутируем. ток	16 А
Напряжение питания	115 В
Способ монтажа	DIN-рейка
Функционал. назначение/применение	Электромеханическое реле с групповым управлением
Глубина установочная (встраив.)	65 мм
Частота управляющего напряжения 1	50 Гц
Управляющее напряжение 2	103.5 В
Тип управляющего напряжения 2	DC (постоян.)
Частота управляющего напряжения 2	- Гц
Тип питающего напряжения	AC/DC (перемен./постоян.)
Макс. мощность ламп накаливания	3000 Вт
Макс. мощность люминесц. ламп	1800 ВА
Макс. мощность люминесц. ламп (включение попарно)	3000 ВА
Макс. мощность люминесц. ламп (параллельно компенсир.)	2500 ВА
Макс. коммутируем. ток при cos φ = 0,6	8 А
Возможность ручного управления	Да

Электромеханическое блокировочное реле ABB E256-230 1Н.О.+1Н.З.
