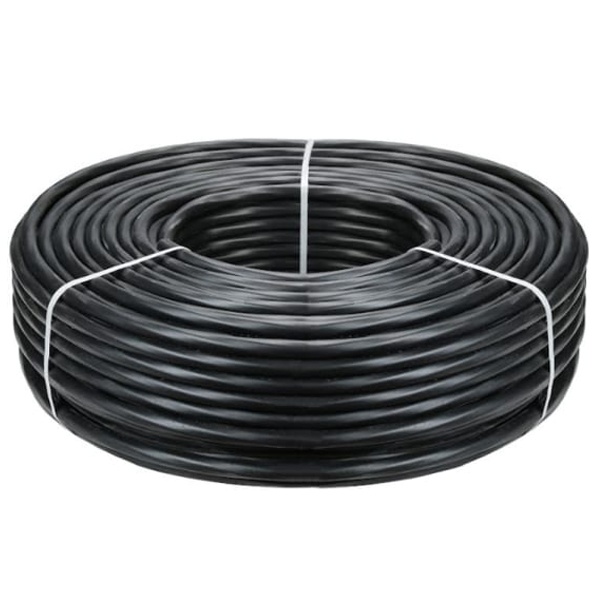

Электрический кабель ВВГ нг А LS 0,66 кВ негорючий с 5-ю медными жилами 2,5 мм2 ож (одножильные) в ПВХ изоляции ВВГнг(А)-LS 5x2,5
Применение кабеля ВВГнг-LS:
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 Вольт и 1000 Вольт частоты 50 Гц.
Прокладывают ВВГнг-LS в сухих и влажных зданиях и сооружениях без ограничений разности уровней по трассе прокладки. Не рекомендуется прокладка кабеля в земле (траншеях).
Структура кабеля ВВГнг-LS:1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Расшифровка маркировки ВВГнг(А)-LS: В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - без наружного покрова поверх оболочки.
Нг - изоляция и оболочка изготовлены из негорючего пластиката.
(А) - класс пожарной безопасности (не распространяет горение при прокладке в пучках) - ГОСТ Р МЭК 60332-3-22-2005.
LS - пониженное выделение дыма.
Технические характеристики:- напряжение: 660 Вольт и 1000 Вольт
- переменный ток (частота): 50 Герц
- длительно допустимая температура на токопроводящей жиле: +70°С
- дипозон рабочих температур: от -50 до +50°С
- относительная владность воздуха (при температуре до +35°С): до 98%
- монтаж: до -15°С
- минимальный радиус изгиба:
• для одножильных кабелей: 10 диаметров
• для многожильных кабелей: 7,5 диаметров
- срок службы (минимум): 30 лет
- расчетная масса: 223 кг/км
- внешний диаметр (660В): 10,6 мм
Обзор от AI *:* AI может допускать ошибки. Проверяйте важную информацию.
ВВГнг(А)-LS 5х2,5 от «Конкорд» — рабочая лошадка для стационарной проводки, когда нужно пять жил нормального сечения и спокойная прокладка по требованиям к пожарной безопасности. Это тот случай, когда кабель берут не «потому что модно», а потому что он закрывает типовые задачи без сюрпризов по монтажу.
Где применяется
Чаще всего такой кабель ставят в жилых и коммерческих зданиях для силовых линий и групп, где требуется пять проводников: трехфазная нагрузка с нейтралью и защитным PE, либо отдельные линии питания оборудования. Подходит для прокладки в кабель-каналах, лотках, гофре, в штробе под штукатурку — везде, где кабель работает стационарно и не подвергается постоянным изгибам. В реальных проектах его часто используют для питания щитов, стояков, вводов на небольшие распределительные узлы, а также для линий к электроплитам, вентиляции, насосам и другому оборудованию, если по расчету хватает 2,5 мм².
Ключевые характеристики
- Марка: ВВГнг(А)-LS.
- Количество жил и сечение: 5х2,5 мм².
- Материал жил: медь.
- Форма: круглый.
- Исполнение по стандарту: ГОСТ 31996.
- Производитель / бренд: Конкорд.
- Артикул производителя: ВВГнг(А)-LS 5x2,5.
Конструктивные и практические особенности
Круглая форма удобна, когда кабель нужно аккуратно заводить в гофру, трубу или сальники — меньше возни с «гранями», как у плоских вариантов, и проще получить плотный ввод. Пять медных жил по 2,5 мм² дают нормальный запас по типовым силовым нагрузкам: можно собрать трехфазную линию с N и PE без «скруток из двух кабелей» и лишних соединений в коробках. Исполнение по ГОСТ — это про предсказуемость: диаметр, оболочка и общая геометрия обычно совпадают с тем, что закладываете в проект и под что подбираете арматуру.
Что защищает и как работает
Обозначение «нг(А)» говорит о том, что кабель не распространяет горение при групповой прокладке — важный момент для лотков и пучков, где одна линия не должна «подхватывать» соседнюю. Индекс LS означает пониженное дымо- и газовыделение: при перегреве и возможном возгорании изоляция и оболочка дают меньше дыма и агрессивных продуктов, что повышает шансы на безопасную эвакуацию и снижает ущерб для оборудования и отделки. По сути, это обычный силовой кабель для стационарной сети, только в более «спокойном» по пожару исполнении.
Почему берут
Берут, когда нужно нормально собрать 3Ф+N+PE одним кабелем и не усложнять трассу. Ценят за понятный монтаж: круглый кабель проще протягивается и аккуратнее сидит во вводах. А маркировка ВВГнг(А)-LS часто проходит по требованиям объектов, где обращают внимание на горючесть и дымность — от подъездных щитов до коммерческих помещений.
Рекомендации по применению
Сечение 2,5 мм² подбирайте по нагрузке и условиям прокладки: в лотке, в пучке или в утепленных конструкциях допустимые токи будут отличаться — лучше свериться с расчетом и автоматом защиты, чем «на глаз». Для жил используйте наконечники и нормальную разделку: медь любит аккуратный инструмент, а качество контакта в щите решает больше, чем «какой кабель». При вводе в корпуса и щиты подбирайте сальники/вводы по фактическому наружному диаметру кабеля и не пережимайте оболочку — так трасса проживет дольше и без лишних вопросов на приемке.
Технические характеристики| Бренд | Конкорд |
| Маркировка кабеля | ВВГ |
| Количество жил | 5 |
| Сечение жилы | 2,5 мм2 |
| Тип исполнения внешней изоляции | LS - с низким газо-дымовыделением |
Код EAN: 2009219019252
Код товара: ВВГнг(А)-LS 5x2,5
Дополнительные характеристики Проводник: 5х2,5, 5x2,5, 5*2,5, пятижильный, 5 жил
