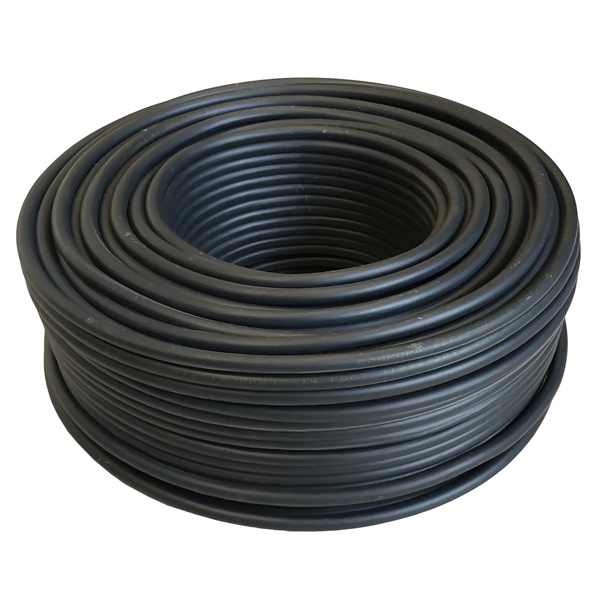

Кабель силовой Конкорд ВВГнг(А)-FRLS (180) 2х4 медный огнестойкий ГОСТ 31996 ВВГнг(А)-FRLS 2х4

Электрический кабель ВВГ нг А FR LS 0,66 кВ негорючий с 2-мя медными жилами 4 мм2 ож (одножильные) в огнеупорной ПВХ изоляции ВВГнг(А)-FRLS 2х4

Применение кабеля ВВГнг(А)-FRLS 2х4 мм²:

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках в системах пожарной и охранной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ) любых многолюдных мест, опасных с точки зрения возникновения пожара (шахт, туннелей, высотных зданий, больниц) и где важно сохранить работоспособность систем и оборудования для спасения людей и материальных ценностей (жилых и общественных зданиях: в кинотеатрах, медицинских и учебных учреждениях, магазинах и т.п.). Возможна прокладка кабеля во взрывоопасных зонах всех классов (кроме зон класса В-1).

1. Токопроводящая жила – медная однопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.

2. Термический барьер – обмотка из слюдосодержащих лент.

3. Изоляция - поливинилхлоридный пластикат пониженной пожарной опасности.

4. Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены.

5. Внутренняя оболочка - ПВХ пластикат пониженной пожарной опасности.

6. Экран (в кабелях марки ВВГЭнг(А)-FRLS) - обмотка из медной фольги или медной ленты.

7. Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности.

1. Изоляция:

- жилы многожильных кабелей различаются по цвету

- нулевая жила имеет изоляцию синего цвета

- жила заземления имеет двухцветную (зелено-желтую) изоляцию

2. Скрутка:

- кабели в скрутке должны быть одного сечения

- в четырехжильных скрутках допускается один кабель меньшего сечения (жила заземления или нулевой)

3. Экран:

- допускается наложение экрана из повива медных проволок, скрепленных медной лентой

- Диаметр изделия - 13,8 мм

- Масса изделия - 302 кг/км

- Вид климатического исполнения кабелей УХЛ, категории размещения 1,5 по ГОСТ 15150-69

- Диапазон температур эксплуатации: от -40°С до +50°С

- Относительная влажность воздуха при температуре до +35°С: до 98%

- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С

- Минимальный радиус изгиба при прокладке - 10 наружных диаметров

- Кабели не распространяют горение: при групповой прокладке по категории А

- Дымооборазование (при горении и тлении кабелей) не приводит к снижению светопроницаемости в испытательной камере более чем на 50%

- Огнестойкость кабелей: не менее 180 минут

- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

- Допустимая температура нагрева жил при коротком замыкании (продолжительностью не более 5 секунд): +160°С

- Допустимая температура нагрева жил в режиме перегрузки: +90°С

- Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании: +350°С

- Гарантийный срок эксплуатации: 5 лет

- Срок службы: 30 лет

- Срок хранения:

на открытых площадках - не более 2 лет

под навесом - не более 5 лет

в закрытых помещениях - не более 10 лет

ВВГнг(А)-FRLS 2х4 от «Конкорд» — это тот самый рабочий силовой кабель, который берут, когда важны не только амперы, но и поведение линии при пожаре. Он медный, по ГОСТ 31996, с огнестойким исполнением и оболочкой с пониженным дымо- и газовыделением — в реальной жизни это сильно облегчает задачу тем, кто отвечает за безопасность объекта и людей.

Чаще всего этот кабель ставят в стационарные линии внутри зданий: питание щитов, групп, вводы на оборудование, участки, которые проходят по коридорам, общим зонам, техпомещениям. Он уместен там, где есть требования по нераспространению горения и где нежелательно «задувать» помещение едким дымом при аварии: офисы, школы, больницы, ТЦ, жилые дома, паркинги, гостиницы, а также кабельные трассы в пучках и шахтах при соблюдении проектных решений. Сечение 4 мм² обычно выбирают под силовые группы и вводы на отдельные нагрузки, когда 2,5 мм² уже «впритык».

Ключевые характеристики, чтобы понимать, что вы покупаете:

• Марка: ВВГнг(А)-FRLS
• Исполнение: не распространяет горение (категория А), с огнестойкостью FR, с низким дымо- и газовыделением LS
• Жилы: 2 медные жилы
• Сечение: 4 мм²
• Стандарт: ГОСТ 31996
• Бренд: Конкорд
• Артикул производителя: ВВГнг(А)-FRLS 2х4

По конструкции это удобный «полевой» вариант для монтажа: медь нормально держит токовую нагрузку и не капризничает на клеммах, если зачищать аккуратно и затягивать с нужным моментом. FRLS-оболочка заметно приятнее в помещениях — при нагреве и, тем более, при пожаре она ведет себя спокойнее по дыму и газам, чем обычный ПВХ. На протяжке по лоткам и в трубах кабель адекватный: не «ватный» и не стеклянный, при нормальной укладке не заламывается на ровном месте. Плюс два проводника — это типовая история для однофазных линий, где фаза и ноль идут рядом, без лишней «экзотики».

Что именно он защищает и как это работает простыми словами. Индекс нг(А) означает, что кабель не поддерживает распространение горения в условиях групповой прокладки — когда в лотке или стояке лежит не один кусок, а пучок. FR — огнестойкое исполнение: кабель рассчитан на сохранение работоспособности линии в течение нормируемого времени при воздействии пламени (то, что часто требуется для цепей, которые должны «дожить» в пожар: дымоудаление, аварийное освещение, оповещение — если это заложено проектом). LS — это про пониженное дымо- и газовыделение: меньше дыма — больше видимости и времени на эвакуацию, меньше агрессивных продуктов горения — меньше ущерба для оборудования и отделки вокруг.

Почему берут именно такую марку: она закрывает сразу два практичных вопроса — электрика получает понятный силовой кабель по ГОСТ, а эксплуатация и пожарная часть — спокойствие по горючести и дыму. На объектах с требованиями к пожарной безопасности это часто не «хотелка», а необходимость, и проще сразу уложить правильную марку, чем потом переделывать трассы или собирать замечания при приемке.

Рекомендации по применению: сечение 4 мм² имеет смысл подбирать не «на глаз», а по длительной нагрузке, способу прокладки и условиям охлаждения (лоток, труба, теплоизоляция, совместная укладка). На вводах и силовых группах обязательно проверяйте посадку в клеммах автомата/УЗО и допустимое сечение для конкретной аппаратуры. Концы жил лучше оконцовывать по ситуации: в винтовых клеммах — чтобы не «разлохматить» медь, в аппаратах под наконечник — ставьте подходящие НШВИ/наконечники и не экономьте на обжиме. И, как обычно, огнестойкость и LS работают как задумано только в составе правильной трассы и узлов прохода — если проект требует, используйте сертифицированные проходки и крепеж для пожарных зон.
