Наконечники кольцевые изолированные НКИ

Кабельные кольцевые наконечники

Электромонтаж любых силовых линий и цепей малого тока требует наличия аксессуаров, для проводниковых соединений между отдельными участками и непосредственно с электрооборудованием.

Выбор элементов, обеспечивающих надежный контакт, зависит как от условий эксплуатации, так и от специализации соединяемых устройств. Для электроприборов и оборудования, эксплуатационные характеристики которых включают ограниченные перемещения и вибрацию, актуальны соединения с помощью кольцевых изолированных наконечников.

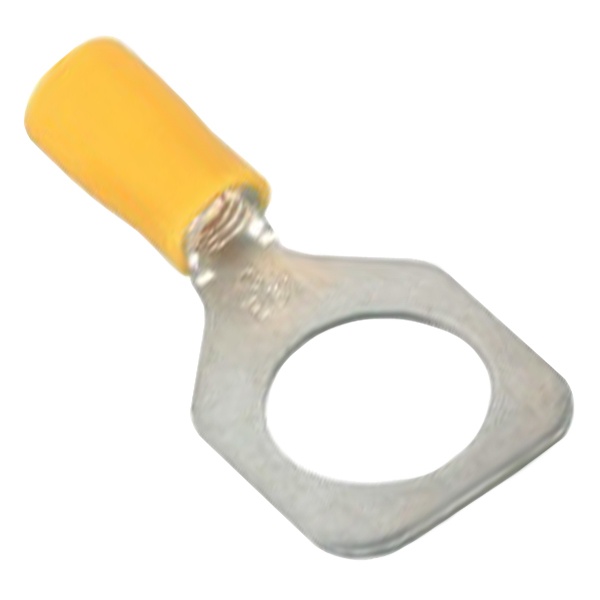

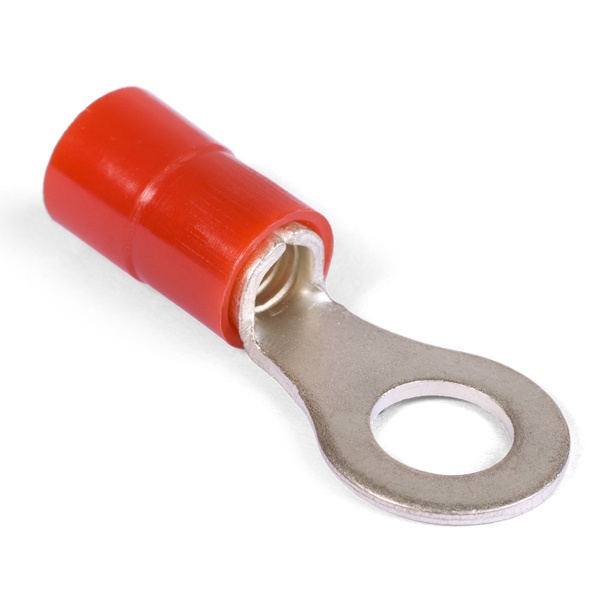

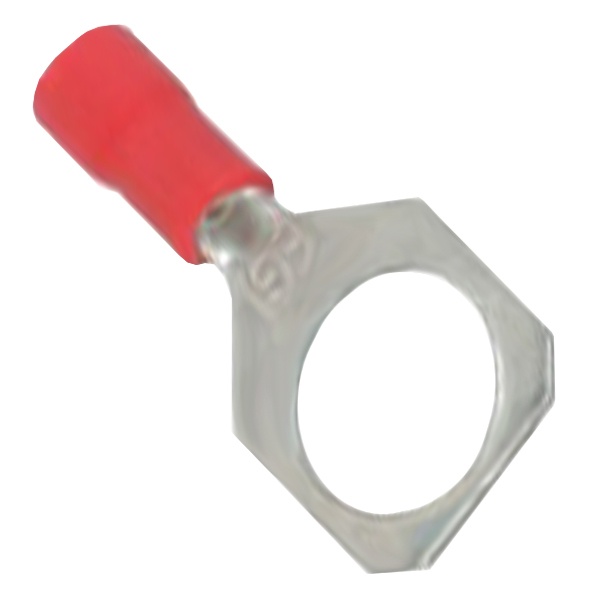

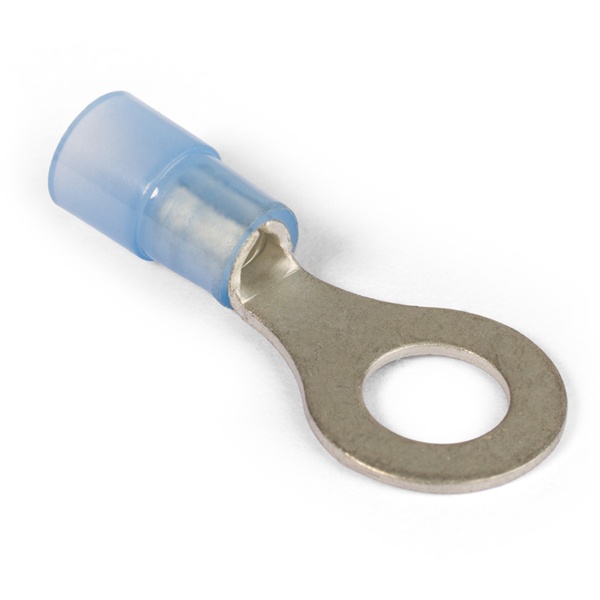

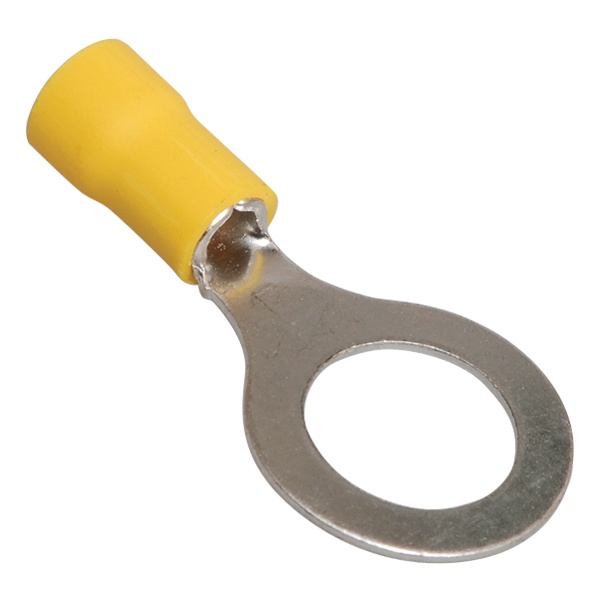

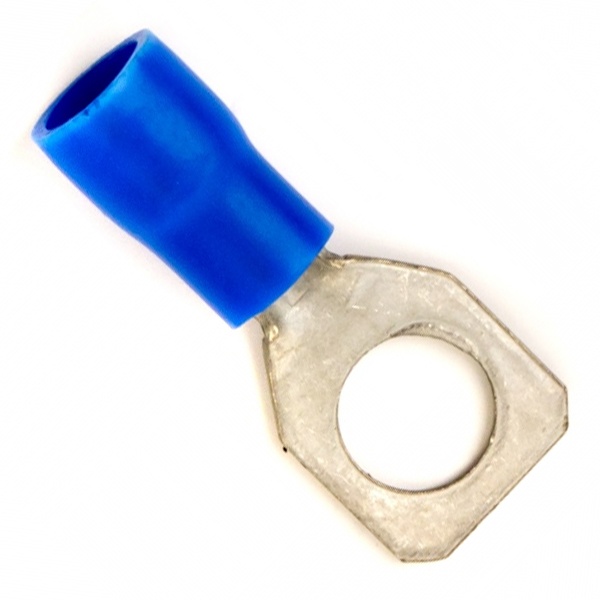

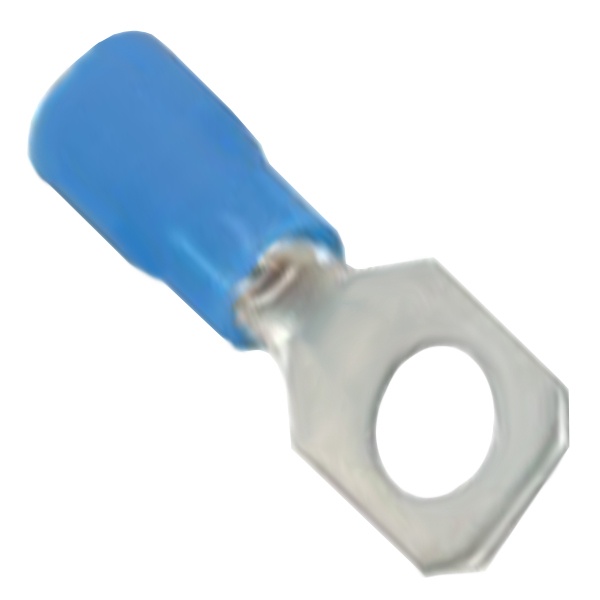

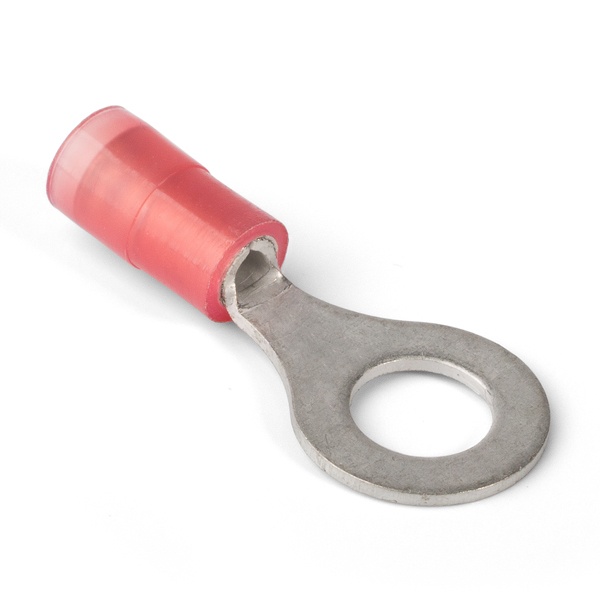

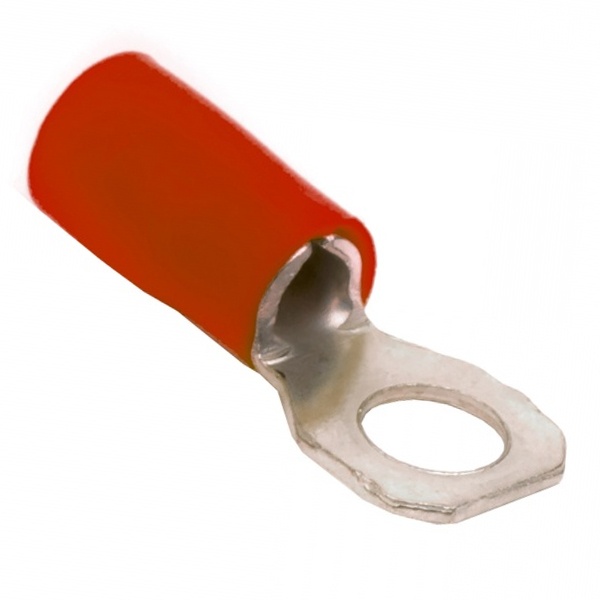

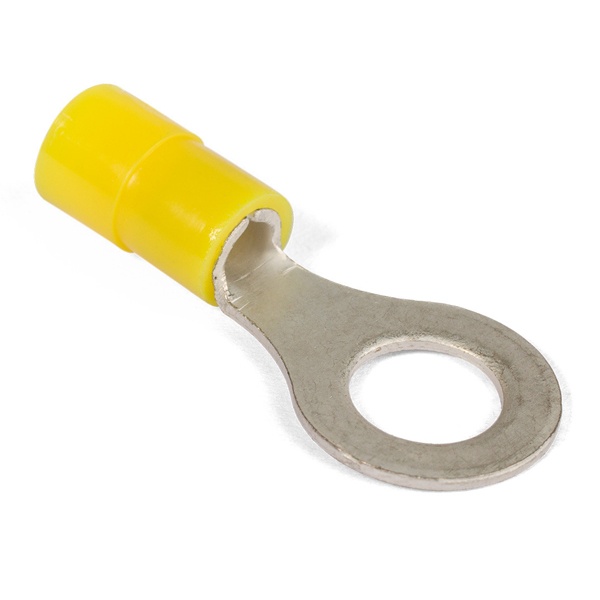

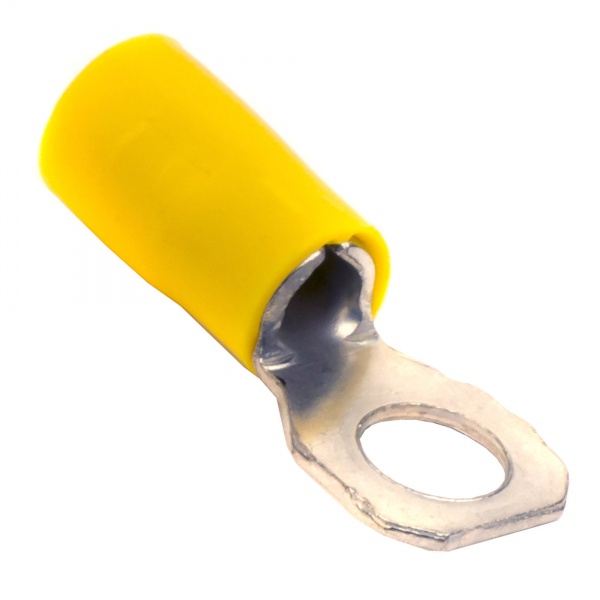

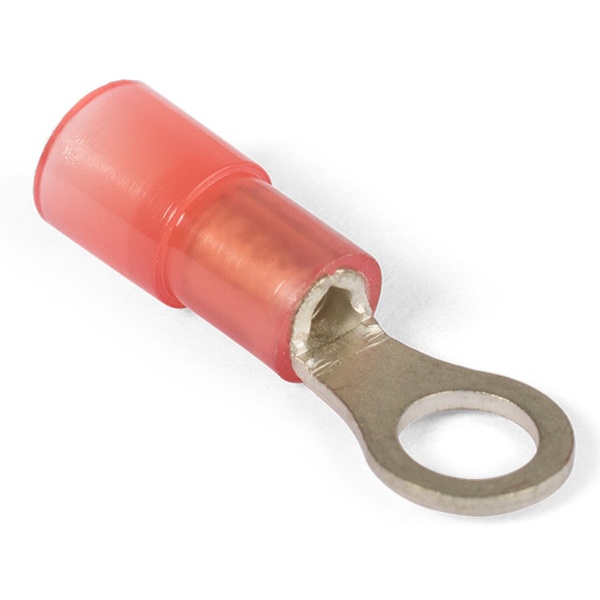

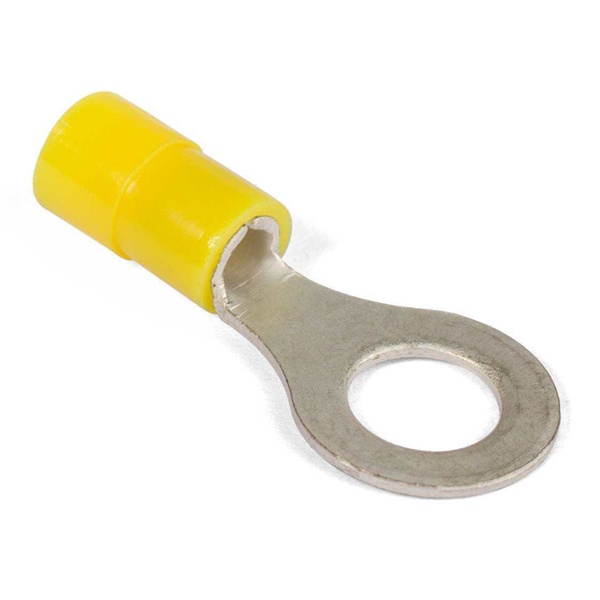

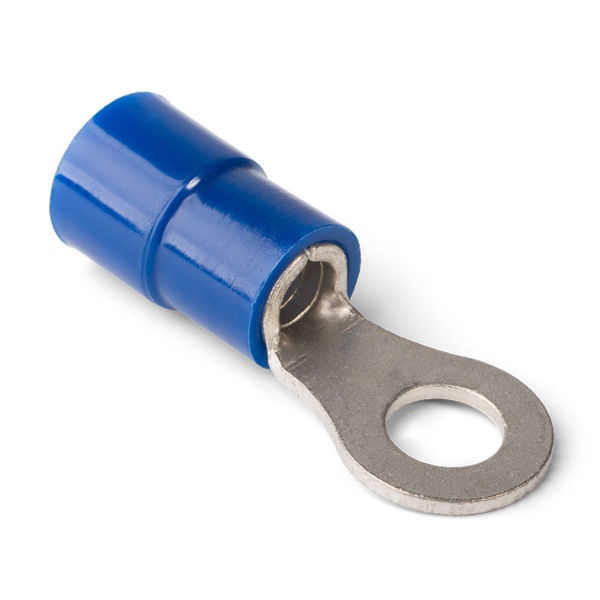

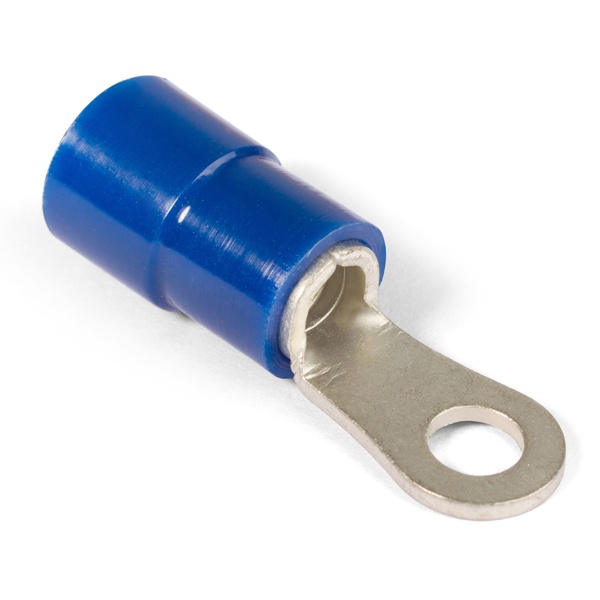

Изолированные кольцевые наконечники состоят из металлического проводящего ток элемента, который имеет сложную форму, и «юбки» из ПВХ. Контактная часть, предназначенная для ввода проводника, представляет собой втулку с неспаянным швом. Другая половина выглядит как пластина с круглым отверстием посредине. Снаружи, она чаще всего имеет форму окружности (отсюда название – кольцевые), но может быть, и видоизменена, что зависит от производителя.

Базовым материалом для токопроводящей части наконечника служит медный сплав. Готовые элементы подвергаются лужению, что повышает устойчивость металла к процессу коррозии и электрохимическим окислительным реакциям.

Полимерные изолирующие «юбки» отличаются по цвету (красные, синие, желтые). По цвету юбки, можно легко определить сечение проводника, допустимого к монтажу:

- красный, 0,25 – 1,5кв. мм;
- синий, 1 – 2,5кв. мм;
- желтый, 2,5 – 6кв. мм.

Последние числовые значения маркировки кольцевых изолированных наконечников сообщают диаметр кольцевого отверстия, которое должно соответствовать диаметру винтового контакта подключаемого прибора/оборудования.

Опрессовка НКИ производится специальными зажимными клещами. Хорошие брендовые клещи комплектуются набором опрессовочных матриц всех допустимых размеров. Адаптированные матричные выемки обозначены цветом, который соответствует цвету «юбки» наконечника. Профиль клещевых матриц неоднороден, так как и наконечник изначально изготовлен в форме раструба. На это стоит обратить внимание во время опрессовки.

Здесь представлены наконечники кольцевые изолированные, от известных компаний: KBT; DKC; IEK. Изделия можно приобрести упаковочными партиями – от 50 до 100 штук в каждой. Цены на продукт каждой из компаний-производителей вполне приемлемы. Пользователям остается только определиться в своих приоритетах и сделать заказ.
