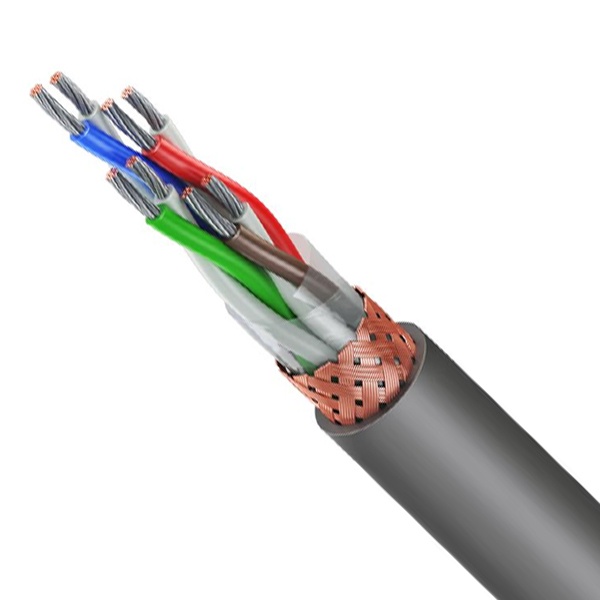

Кабель монтажный МКЭШВнг(А)-LS 4х2х0,75 экранированный МКЭШВнг(А)-LS 4х2х0,75

Межблочный контрольный кабель МКЭШВ нг А LS с 8-ю медными лужеными жилами 0,75 мм2 мп (многопроволочный) попарно скрученные в защитном шланге МКЭШВнг(А)-LS 4х2х0,75

МКЭШвнг(А)-LS - кабель многожильный монтажный с гибкими лужеными жилами, скрученными попарно, с изоляцией из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением, в медной экранирующей оплетке, в защитном шланге из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.

Кабели предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных. Рабочее номинальное переменное напряжение до 500 В включительно, частота до 400 Гц или постоянное напряжение до 750 В включительно, температурный режим эксплуатации от -60°С до +70°С.

• Токопроводящая жила: медная, луженая, многопроволочная.
• Изоляция: ПВХ пластикат, для кабелей с индексом нг(А)-LS - ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением, для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
• Скрутка: изолированные токопроводящие жилы скручены между собой в пары; пары скручены в сердечник повивной или пучковой скруткой. В каждом повиве сердечника есть две счетные пары жил, отличающиеся цветом друг от друга и от остальных пар повива.
• Экран: оплетка из медной проволоки плотностью не менее 65 %. Допускается вместо экранирующей оплетки накладывать экран из алюмофлекса и дренажную жилу из медной луженой проволоки сечением не менее 0,12 мм². В окончании обозначения экранированной пары дополнительно ставится буква "ф" Допускается под экран на скрученные пары накладывать полиэтилентерефталатную пленку.
• Защитный шланг: ВХ пластикат, ПВХ пластикат пониженной горючести, ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением. Для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
• Количество изолированных пар в кабеле: 4.
• Сечение жил: 0,75 мм².
• Электрическое сопротивление изоляции кабеля, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 10 МОм.
• Кабель стоек к изгибу.
• Кабель не распространяет горение при одиночной прокладке;
• Кабели с индексами «нг(А)» и «нг(А)-LS» не распространяют горение при прокладке в пучках.
• Кабель предназначен для эксплуатации при температуре окружающей среды от минус 60°С до плюс 70°С в условиях фиксированного монтажа и от -15°С до +70°С в условиях монтажных изгибов.
• Кабель может эксплуатироваться при относительной влажности воздуха до 93 % при температуре 35°С.
• Минимальный радиус изгиба при монтаже и эксплуатации должен быть не менее двадцати максимальных диаметров кабеля.
• Максимальная температура токопроводящей жилы при эксплуатации не должна превышать 70°С.

МКЭШВнг(А)-LS 4х2х0,75 — это монтажный экранированный кабель для низковольтных цепей управления и сигналов, когда рядом много «шумной» силовой проводки и нужно, чтобы связь оставалась стабильной. Его часто берут туда, где важны аккуратная трассировка, предсказуемые параметры и спокойная работа по месту без сюрпризов на пусконаладке.

На практике такой кабель ставят в шкафах автоматики, между датчиками и контроллерами, в цепях сигнализации и блокировок, на клеммных сборках, в линиях связи внутри оборудования и технологических установок. Хорошо заходит для промышленной обвязки, где помехи от частотников, пускателей и длинных силовых линий — обычное дело, а ложные срабатывания или «плавающие» показания стоят времени и нервов.

Ключевые характеристики, на которые обычно смотрят:

• Марка: МКЭШВнг(А)-LS — монтажный кабель с экраном, в оболочке, с пониженным дымо- и газовыделением и нераспространением горения при групповой прокладке (категория А).
• Конструкция жил: 4 пары по 2 жилы — удобно для многоканальных сигналов и разнесения цепей внутри одного кабеля.
• Сечение жил: 0,75 мм² — типовой размер для цепей управления и дискретных/аналоговых сигналов, когда важно и по току не «зажать», и по габариту не раздувать жгут.
• Экран: общий экран — снижает влияние электромагнитных наводок от силовых линий и оборудования.
• Оболочка: Внг(А)-LS — уместно там, где предъявляют требования к пожарной безопасности и задымлению в кабельных трассах и помещениях.

По конструктиву и по монтажу — что реально чувствуется в работе: парная скрутка помогает держать помехоустойчивость и аккуратнее вести сигналы, особенно когда в шкафу плотная укладка. Экран добавляет «запас спокойствия» при прокладке рядом с силовыми кабелями: меньше шансов поймать наводку на длинном участке или в слабых сигнальных цепях. Оболочка с индексом LS обычно выбирается не ради галочки — в реальных объектах это про более предсказуемое поведение трассы при возгорании и про меньше дыма, что особенно критично для щитов, коридоров и технических помещений.

Что защищает и как это работает, без лишней теории: источники помех (катушки контакторов, электродвигатели, частотники) создают электромагнитные поля, которые могут «наводиться» на сигнальные жилы и проявляться как ложные импульсы, дрожание входов контроллера или нестабильные показания датчиков. Скрутка в парах частично компенсирует наводку, а экран принимает на себя часть внешнего поля и уводит его на землю при правильном подключении. В итоге сигнал доходит более чистым, а система ведет себя стабильнее.

Почему его берут (если говорить по-рабочему): потому что это удобный формат «много цепей в одном», при этом с нормальной помехозащитой. Пары легко разнести по назначению: отдельные каналы датчиков, дискретные входы, цепи управления, обратные связи. Плюс индекс нг(А)-LS закрывает требования по групповой прокладке и сниженной дымности, что часто требуется на объектах уже на этапе согласования проекта и сдачи.

Рекомендации по применению: экран имеет смысл подключать к земле продуманно — обычно делают заземление с одной стороны (со стороны шкафа/контроллера), чтобы не ловить паразитные токи по экрану; если нужна двусторонняя посадка — решают по месту, исходя из схемы и условий помех. Не тяните этот кабель вплотную в одном лотке с силовыми линиями без разделения, если есть возможность: экран помогает, но грамотная трассировка помогает сильнее. При разделке старайтесь сохранять скрутку пар как можно ближе к клеммам — так меньше шансов потерять помехоустойчивость на последнем метре.
