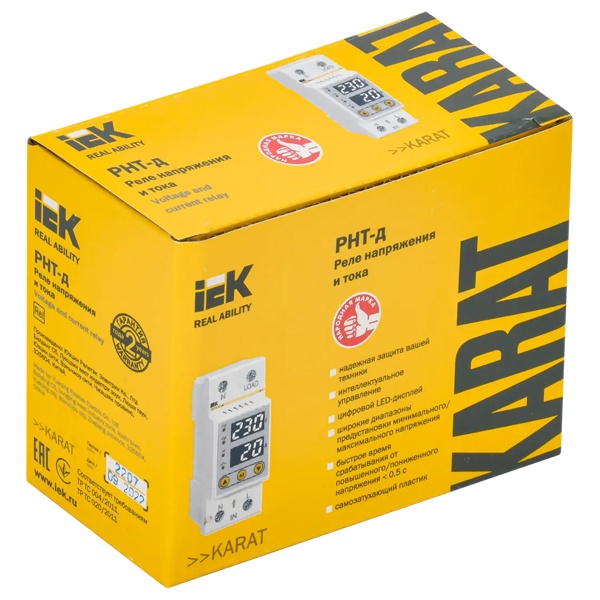

Реле напряжения и тока ИЭК РНТ-д однофазное 36мм (2м) 50А IVC21-1-50

Модульное однофазное реле напряжения и тока на 50А, DIN рейка 2 модуля, IEK IVC21-1-50

Реле напряжения и тока (РНТ) однофазное торговой марки IEK серии Карат – это устройство, которое используется для контроля и защиты электрических цепей в однофазных электрических системах. Оно реагирует на изменения напряжения и тока в электрической цепи и выполняет определенные функции в зависимости от установленных параметров и требований.

Вот основные характеристики и функции однофазного реле:

• Контроль напряжения: РНТ способно отслеживать изменения напряжения в цепи и реагировать на отклонения от установленных значений. Это может быть полезно для защиты электрооборудования от перенапряжений или недостатка напряжения.
• Контроль тока: Реле также может мониторить ток, текущий через цепь, и реагировать на его изменения. Это важно для предотвращения перегрузок или коротких замыканий, которые могут повредить оборудование или вызвать пожар.
• Защитные функции: РНТ однофазное реле обычно оснащено защитными функциями, такими как автоматическое отключение цепи при превышении установленных пределов напряжения или тока. Это помогает предотвратить повреждение оборудования и обеспечивает безопасность.
• Регулировка параметров: РНТ однофазное реле обычно имеет возможность настройки параметров, таких как уровни напряжения и тока, на которые оно должно реагировать. Это делает его гибким инструментом, который можно адаптировать под конкретные потребности и требования системы.РНТ однофазное реле часто используется в различных приложениях, включая промышленные установки, электроэнергетику, автоматизацию процессов и в домашних электрических сетях, где необходим контроль и защита электрооборудования и устройств от нежелательных изменений напряжения и тока.



Характеристики:
• Диапазон минимального измеряемого напряжения: 140...210 В
• Диапазон максимального измеряемого напряжения: 220...280 В
• Номинальный ток: 50 А
• Номинальное напряжение: 220 В
• Тип напряжения управления: Переменный (AC)
• Тип монтажа: DIN-рейка
• Ширина: 37 мм
• Высота: 90 мм
• Глубина: 66 мм
• Температура эксплуатации: -20...+55°C
• Контроль минимального однофазного напряжения: Да
• Контроль минимального трехфазного напряжения: Нет
• Контроль максимального однофазного напряжения: Да
• Контроль максимального трехфазного напряжения: Нет
• Функция гистерезиса однофазного напряжения: Да
• Функция гистерезиса трехфазного напряжения: Нет
• Контроль минимального напряжения при постоянном токе: Нет
• Контроль максимального напряжения при постоянном токе: Нет
• Функция гистерезиса для напряжения при постоянном токе: Нет
• Тип измеряемого напряжения: Переменный (AC)
• Тип подключения: Винтовое соединение
• Степень загрязнения: 3
• Максимальная задержка на включение: 600 с
• Минимальная задержка на включение: 5 с
• Количество нормально разомкнутых - НО контактов: 1
• Количество переключающих контактов: 0
• Электрическая износостойкость: 5000 циклов
• Механическая износостойкость: 100000 циклов
• Ремонтопригодность: Нет
• Погрешность измерений: 2%
• Степень защиты: IP20
• Индикатор наличия напряжения: Зелёный светодиод (Un)
• Индикатор срабатывания реле: Красный светодиод (R)
• Выдержка времени: 5...600 с

РНТ-д от IEK — это тот самый прибор, который ставят в щит, когда надо спокойно забыть про «пляшущую» сеть и не ловить последствия по всей квартире. Он следит сразу за двумя вещами: напряжением и током, и отключает нагрузку, когда параметры выходят за заданные рамки. Формат узкий, на два модуля, поэтому в собранном щите обычно находится место без перестановки половины автоматики.

Где применяется
Чаще всего его берут в квартирные и коттеджные щиты на ввод — особенно там, где бывают просадки, перекосы и периодические скачки после аварий или переключений на линии. Хорошо работает и в небольших коммерческих помещениях: офис, магазин, мастерская, где есть техника с импульсными блоками питания, холодильное оборудование, кондиционеры, насосы. По сути, это «страховка» для группы нагрузки или всего объекта, когда вы понимаете, что автомат и УЗО проблему качества сети не решают.

Ключевые характеристики

• Однофазное исполнение 230 В, установка на DIN-рейку.
• Номинальный ток до 50 А.
• Ширина 36 мм (2 модуля) — удобно для стандартных щитов.
• Контроль и по напряжению, и по току — можно ограничивать нагрузку не только «по вольтам», но и «по амперам».
• Артикул производителя: IVC21-1-50.

Конструктивные и практические особенности
В реальной эксплуатации ценится то, что реле не требует отдельного контактора для умеренных нагрузок: оно само коммутирует цепь в пределах заявленного тока, и щит получается проще. Два модуля — это не мелочь: когда щит уже набран, каждый модуль на счету, особенно в типовых квартирных коробках. Настройки позволяют подстроиться под конкретную сеть: где-то важнее «не пускать» высокое напряжение, где-то — отрубать по перегрузке, чтобы не плавились клеммы и не выбивало вводной автомат в самый неподходящий момент.

Что защищает и как работает
Принцип простой: устройство постоянно измеряет параметры сети. Если напряжение выходит за допустимые пределы, реле отключает питание нагрузки и ждет нормализации. Аналогично с током: при превышении заданного порога реле размыкает цепь, фактически выполняя роль электронного ограничителя перегрузки. После возвращения параметров в норму питание подается снова с выдержкой времени — это важно, например, для холодильников и компрессоров: им не полезны частые мгновенные перезапуски после коротких «миганий» сети.

Почему берут
Это решение выбирают, когда хочется закрыть сразу две типовые проблемы: непредсказуемое напряжение и перегрузки. На практике реле часто спасает электронику от последствий обрыва нуля/плохого контакта в подъезде и убирает бытовые «сюрпризы» вроде перегрева проводки из-за длительной работы на пределе. Плюс настройка под конкретные условия — не «как получилось», а как нужно именно вам: можно сделать защиту более строгой или, наоборот, не реагировать на мелкие колебания.

Рекомендации по применению
Ставить логично на ввод после вводного автомата, чтобы реле работало в нормальном режиме и отключало уже «свою» нагрузку, а не боролось с КЗ вместо автоматики. Для 50 А критично аккуратно выполнить силовые соединения: правильное сечение проводника, чистая обжимка наконечников, нормальная протяжка клемм — у реле нет «запаса на плохой монтаж». Перед вводом в эксплуатацию потратьте пару минут на настройку порогов и задержки включения под вашу сеть и нагрузку: тогда оно будет отключать по делу, а не «нервничать» на каждом кратковременном провале.
