Дин-рейки
Что можно считать главным преимуществом производимых сегодня распределительных устройств? Ответ прост: их компактность. Появление такого приспособления как DIN-рейка дает возможность полностью изменить внутреннее содержание распределительного щитка с электромонтажным оборудованием.
Еще несколько лет назад квартирный щиток представлял собой конструкцию из счетчика и двух пробок. Однако сейчас этот электротехнический минимум считается не столько неприемлемым, но даже и небезопасным.
В настоящее время распределительный щиток – это устройство, которое занимает немалый участок стены (около 1 кв. м). В нем установлены порядка 10 автоматических выключателей, электрический счетчик, рабочая и защитная шины и прочее оборудование. И несмотря на это, вся конструкция никоим образом не портит внешний вид и дизайн помещения, в котором она установлена.
Компактность стала возможна благодаря появлению модульных устройств. Если сказать проще – все электротехнические элементы (УЗО, выключатели, реле и так далее) можно объединять во всевозможные конструкции.

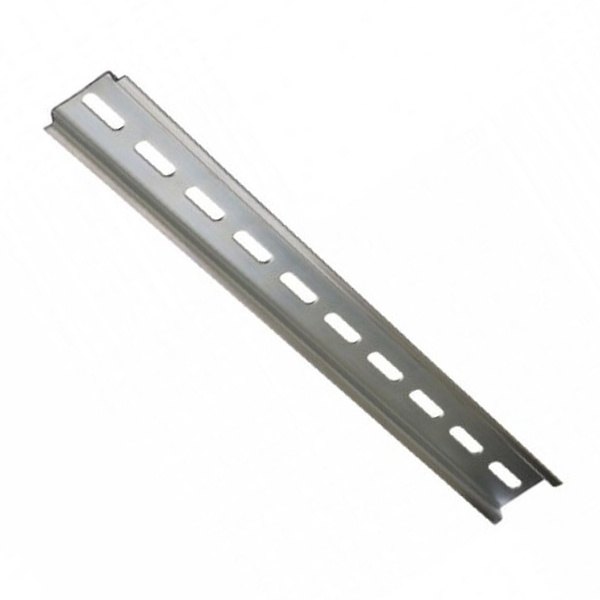

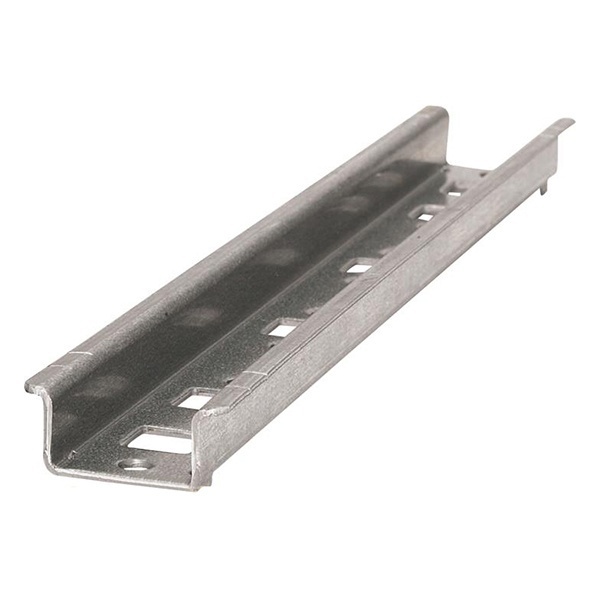

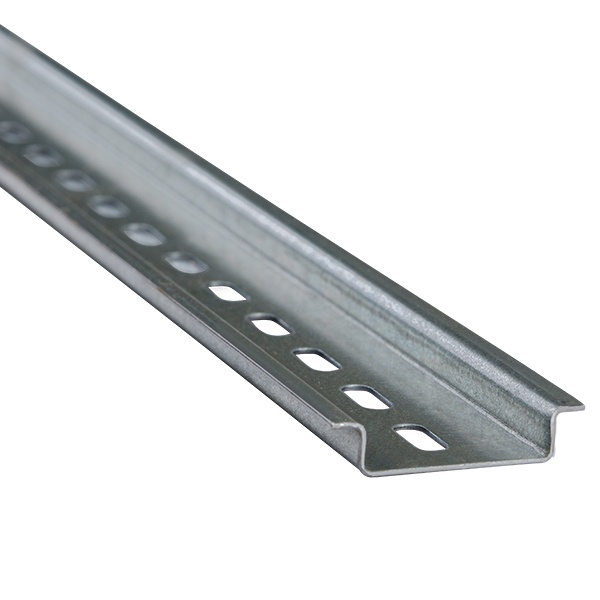

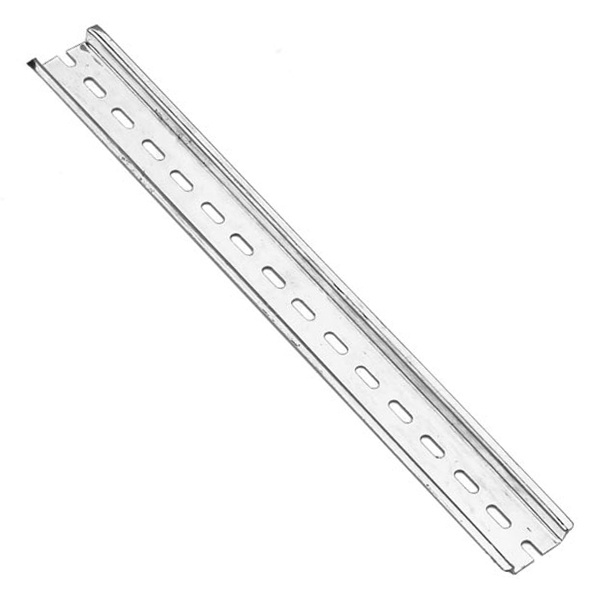

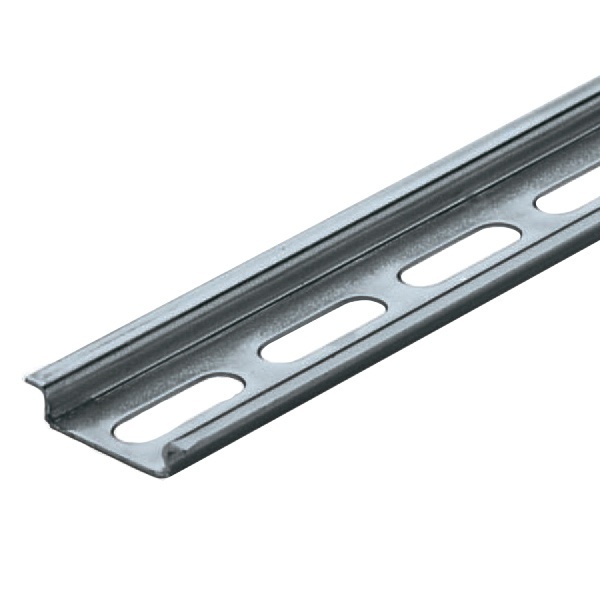

Научные сотрудники из Германии стали изобретателями очень полезного изделия - DIN-рейки. Это перфорированный по всей своей длине профиль из металла. Такие рейки бывают алюминиевыми, стальными, сплошными и перфорированными. Иногда на некоторую длину рейки нанесена специальная насечка. Название DIN произошло от названия научного института, в котором это устройство было изобретено в Германии.
DIN-рейки по виду своего профиля делятся на 3 типа:

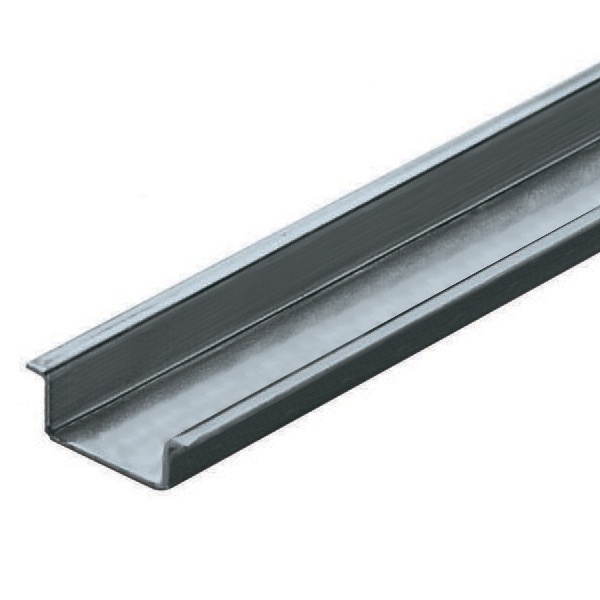

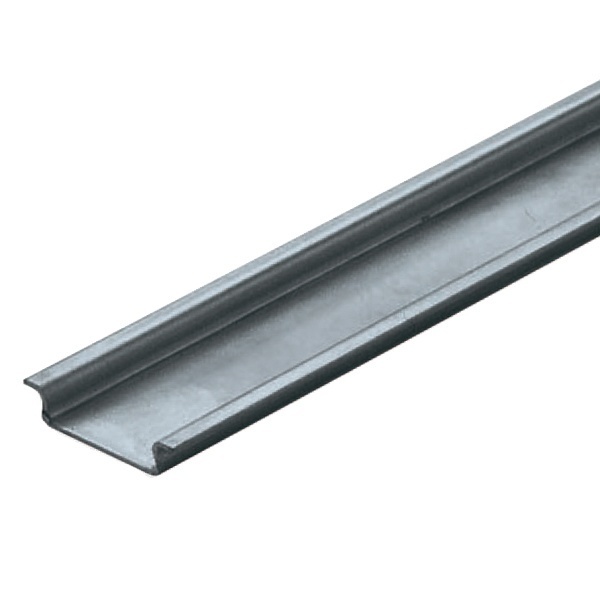

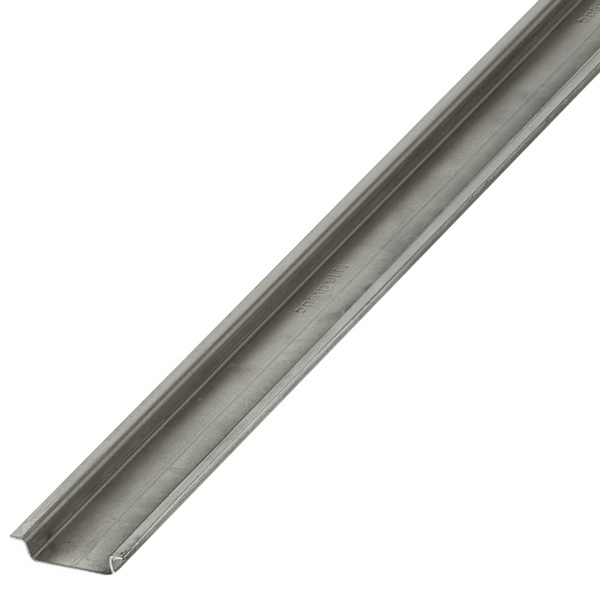

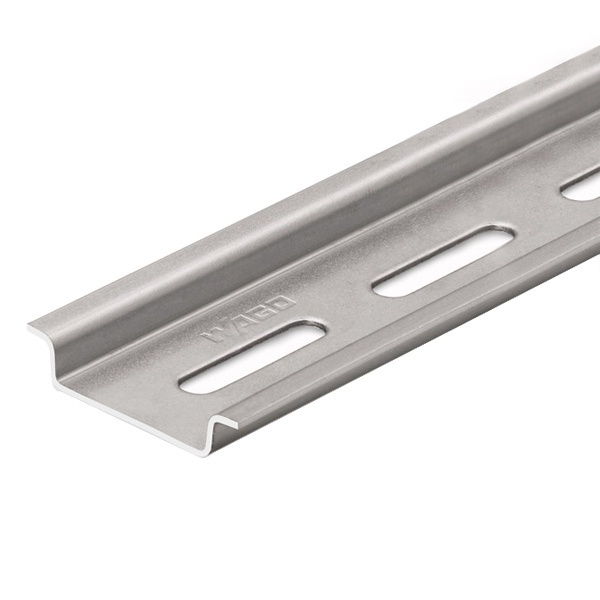

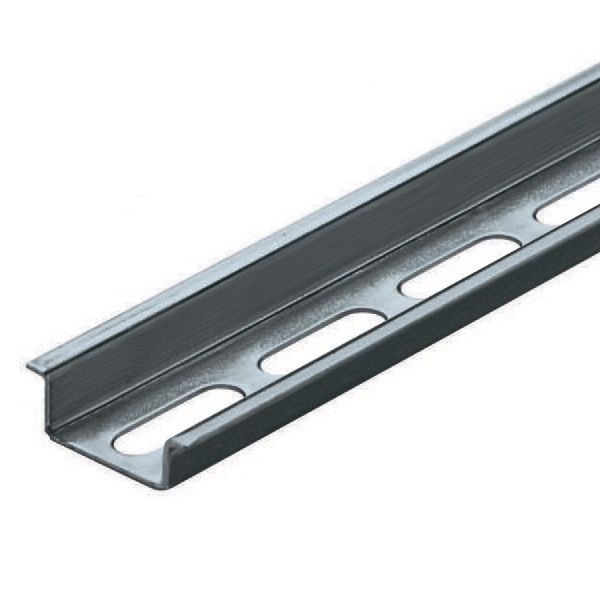

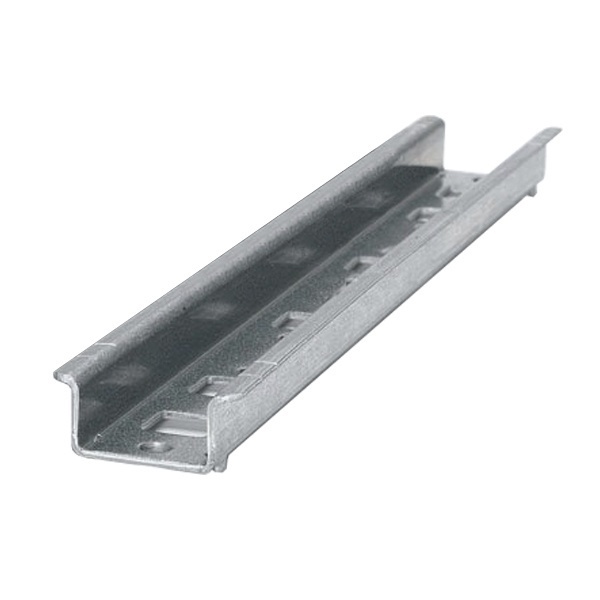

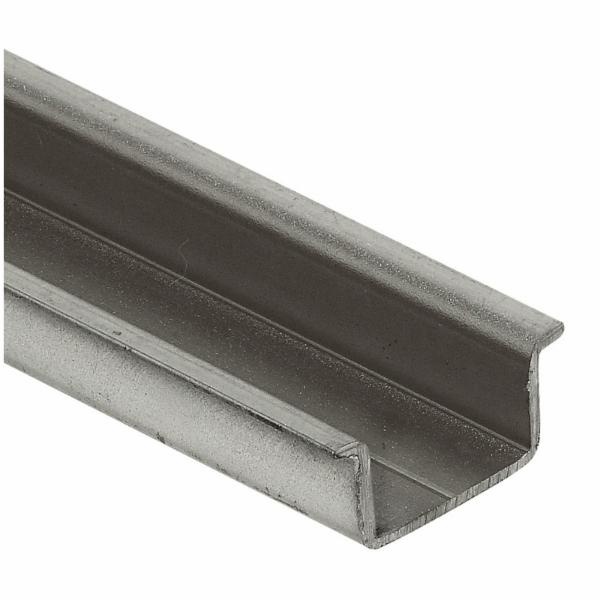

1. Рейка омега-типа. Это классическая металлическая рейка, имеющая ширину около 35 мм. Она полностью соответствует всем стандартам, которые были утверждены соответствующими комиссиями. Этот вид реек делится на два подвида: стандартные и уменьшенные. Последние применяются при монтаже клемм, а не самих аппаратов.
2. Рейка G-типа. Этот тип реек является конструкцией с двумя концами, которые загнуты внутрь. Один конец немного меньше и ниже, чем другой. Отсюда и название. Получается, по форме изделие похоже на букву G. Данные рейки применяются при монтаже зажимов, клеммных колодок и прочих элементов. Их размеры 32 мм на 15 мм на 9мм.
3. Рейка С-типа. Оба конца этой рейки загнуты внутрь. Поэтому, конструкция похожа на букву С. Используют этот вид реек в тех же случаях, что и предыдущий. Ее размеры: ширина 32 мм, а высота 15 мм.
Есть некоторые особенности применения DIN-реек в процессе работы:
1. Согласно установленным стандартам ширина одного модульного устройства, которое будет крепиться на рейку, должна составлять 17 мм. Между двумя устройствами должен быть зазор не менее 19 мм.
2. Вертикальное расстояние между двумя планками должно составлять 120 мм.
3. Расстояние от установочной планки до устанавливаемого устройства не должно быть больше 45 мм. Расстояние до защитной поверхности должно составлять 47 мм и больше.
|
