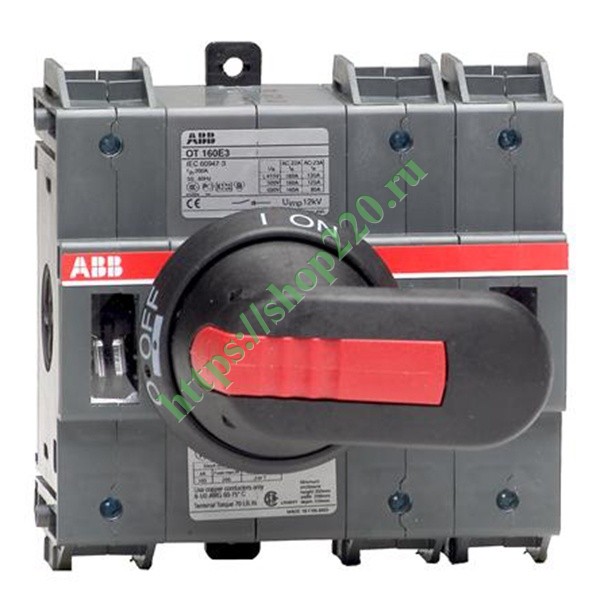

Рубильник ABB OT160E3 3х полюсный на 160A (с ручкой OHB6 5J6 и переходником OXP6x210) (выключатель нагрузки) 1SCA022257R5950

1SCA022257R5950 Рубильник ABB OT160E3 3х полюсный на 160A (с ручкой OHB6 5J6 и переходником OXP6x210) (выключатель нагрузки)
Артикул:
1SCA022257R5950
  Обзор от AI
Производитель: ABB (АББ)
Цена: 6 356,90 р. за 1 шт
* последняя цена.

Наличие:

* отсутствует на складах.
Купить:  - +   шт

Недоступен к заказу

Товар не поставляется и/или снят с производства.

Cертификат ABB
Рубильники ABB серии OT...E (от 160A до 4000A)

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                         пн-пт с 8:00 до 20:00
                         сб-вс с 8:00 до 18:00
                                     подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 150 руб.
  при заказе от 5 000 руб. - бесплатно

- далее + 20 руб./1 км.
                         пн-пт с 9:00 до 18:00
                                     подробнее ...

Отправка заказов
        в регионы России - подробнее ...

Обмен и возврат товара
            Возможен в течение 220 дней
                                с 10:00 до 17:00
                               в рабочие дни РФ



  • Описание
  • Характеристики
  • Фото
  • Добавить фото
  • Вопрос-ответ
  • Отзывы
  • Где купить

Трехполюсный рубильник фирмы ABB серии OT160E3 на 160 Ампер с ручкой OHB6 5J6 и переходником OXP6x210 в комплекте 1SCA022257R5950

Назначение: использованиие в качестве локальных выключателей безопасности, аварийных рубильников, секционных выключателей для различной ширины силовых шин и межфазного расстояния в цепях переменного и постоянного тока промышленного и бытового назначения.

Благодаря высоким техническим характеристикам выключатели нагрузки совместимы с различными распределительными устройствами и могут быть смонтированы в любом месте электроустановки цепей переменного и постоянного тока.

Предусмотрены три варианта установки ручки управления: спереди, между полюсами или сбоку рубильника.

Характеристики:
  • количество полюсов - 3
  • номинальный ток - 160 Aмпер
  • номинальная частота - 50 Гц
  • сечение кабеля - от 10 мм2 до 70 мм2
  • температура эксплуатации - от -40 оС до +60 оС
  • степень защиты - IP20
  • установка - на DIN-рейке или монтажной плате Виды ручек управления:
  • серия OTV для прямого монтажа - устанавливаются непосредственно на рубильник
  • серия OHB для управления рубильником через дверь - монтируются на двери шкафа и присоединяются к рубильнику с помощью переходников OXP_X
    Обзор от AI *:
    * AI может допускать ошибки. Проверяйте важную информацию.

    Рубильник ABB OT160E3 на 160 А — это тот самый «понятный» выключатель нагрузки, который ставят там, где нужно быстро и надежно обесточить линию без лишней электроники и сюрпризов. В комплекте здесь уже есть дверная ручка OHB6 5J6 и переходник OXP6x210, то есть решение получается близким к готовому для установки в шкаф.

    Чаще всего такой аппарат встречается в вводных и распределительных щитах: как общий ввод на участок, как отключающее устройство перед группой автоматов, на отходящих линиях к оборудованию, вентиляции, насосам, небольшим щитам управления. Подходит и для обслуживания — когда электрику нужно физически разорвать цепь и спокойно работать, не полагаясь на «логики» и индикации. По сути это рабочая «рубка» для трехфазных линий, где важна механика и предсказуемость.

    Ключевые характеристики, о которых стоит знать:

    • Модель: ABB OT160E3
    • Тип: выключатель нагрузки (рубильник), не автоматический выключатель
    • Полюсность: 3P
    • Номинальный ток: 160 A
    • Комплектность: ручка OHB6 5J6 + переходник (удлинитель привода) OXP6x210
    • Артикул производителя: 1SCA022257R5950

    Практика показывает, что ценность OT-серии — в удобстве компоновки в шкафу. Наличие ручки и переходника сильно упрощает жизнь, когда рубильник стоит внутри, а управлять нужно с двери: не надо подбирать совместимость по отдельности и потом ловить несостыковки по длине привода. В результате получается аккуратный дверной привод с нормальным «человеческим» усилием и понятными положениями включено/выключено. Для щитовой сборки это важно: меньше времени на подгонку — меньше ошибок на монтаже.

    По работе тут все просто и честно: это выключатель нагрузки — он размыкает/замыкает цепь и дает видимое (по положению рукоятки) состояние. Он не «думает» за вас и не защищает линию от перегрузки или короткого замыкания так, как это делает автомат. Зато как отключающее устройство он отрабатывает ровно то, что должен: обеспечивает механическое разъединение трех фаз и позволяет безопасно вывести участок в ремонт. В типовой схеме его ставят перед автоматикой и защитой, чтобы можно было отключить питание целиком, не разбирая клеммники и не выдергивая предохранители.

    Почему берут именно такую связку OT160E3 + OHB6 + OXP: во-первых, получаете «команду» на дверь шкафа без самодельных решений и кривых тяг. Во-вторых, аппарат хорошо ложится в логику щита: рубильник как ввод/отключение, дальше — автоматы, УЗО/дифы, контакторы и прочее. В-третьих, при обслуживании это реально удобнее: один поворот рукоятки — и участок гарантированно снят с питания, без поиска «какой из автоматов тут главный».

    Рекомендации по применению: перед выбором проверьте расчетный ток линии и условия установки в шкафу (место под аппарат и под привод на дверь). Если нужна именно защита от КЗ/перегрузки — добавляйте соответствующий автомат или предохранители по проекту; рубильник берут для отключения и коммутации, а не вместо защитных аппаратов. При монтаже уделите внимание затяжке силовых клемм и качеству наконечников — на 160 А это критично так же, как и правильный подбор сечения кабеля.





  • Технические характеристики

    БрендABB
    Номинальный ток160 A
    Количество полюсов3
    Установка на дверьДа
    Ручка в комплектеДа
    Положение ручкиСпереди

    Код товара: 1SCA022257R5950

    Характеристики по классификатору Etim по данным производителя:

    Выключатель-разъединитель нагрузки EC000216


    Пригоден в качестве сервисного выключателя Нет
    Моторный привод опционально Нет
    Пригоден в качестве главного выключателя Да
    Пригоден в качестве предохранительного выключателя Нет
    Пригоден в качестве устройства аварийной остановки Нет
    Макс. допустимое раб. напряжение Ue AC 690 В
    Номин. продолжительный ток Iu 160 А
    Номинальная мощность в рабочем режиме при AC-23, 400 В 80 кВт
    Условный номин. ток короткого замыкания Iq - кА
    Количество полюсов 3
    Количество вспомогат. нормально замкнутых (НЗ) контактов 0
    Количество вспомогат. нормально разомкнутых (НО) контактов 0
    Количество вспомогат. переключающих контактов 0
    Моторный привод встроенный Нет
    Расцепитель напряжения опционально Нет
    Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
    Подходит для напольного монтажа Да
    Подходит для фронтал. монтажа через 4 отверстия Нет
    Подходит для фронтал. монтажа в центре Нет
    Подходит для установки в распределит. щит Да
    Подходит для промежуточного монтажа -
    Тип элемента управления Рукоятка поворот. короткая (узкий хват)
    С блокировкой/запираемый (-ая) Да
    Тип подключения силовой электрич. цепи Кабельный зажим
    Степень защиты (IP), передняя сторона IP20
    Цвет управляющего элемента Черный


    Дополнительные характеристики

    Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель


    Рубильник ABB OT160E3 3х полюсный на 160A (с ручкой OHB6 5J6 и переходником OXP6x210) (выключатель нагрузки)
